仕様

CPU　:　ATmega328（ICソケットを使用して取り外し可能にする）

クロック　：　16MHz（回路簡素化のため、コンデンサ内蔵のセラロックを使用）

電源入力　：　5V（USBコネクタ→USBシリアル変換モジュール経由で各回路へ給電）

電源保護　：　USBシリアル変換モジュールの保護回路（ポリスイッチ350mA）に頼る

PCとの接続　：　USBシリアル変換モジュールAE-FT234Xを使用

USBコネクタ　：　マイクロUSBコネクタ

I/Oコネクタ　：　ハーフピッチ1.27mmのピンソケット（小型化のため）

付加機能　：　I/O確認用LED

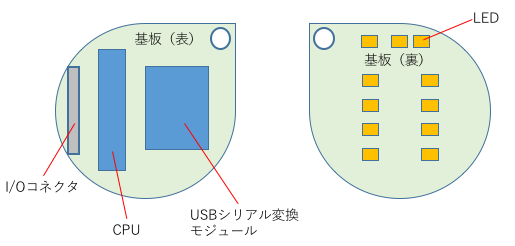

形状　：　最大５cmX5cm、丸型基板

その他　：　リセットスイッチは無し（リセットしたい時は電源再投入）

　　　　　　アナログリファレンス(AREF)は５V固定

I/Oコネクタに引き出す信号

• IO0-IO13（デジタルI/O）
• AD0-AD5（アナログ入力）
• 5V（電源出力）
• GND

I/O確認用LED

• IO0-IO7に対応（計８個）
• LEDの駆動はバッファICを使用することにします。
• IO8-IO13にも付けたかったのですが、スペース的に厳しそうでしたのでIO0-IO7のみにしました。


シリアル通信確認LED

• TXD
• RXD
• USBシリアル変換モジュール（AE-FT234X）に通信確認LED用のピンがあるのでこれを利用します。

電源確認LED

• USBから給電時に点灯

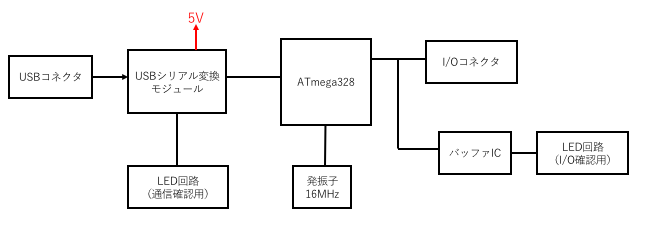

ブロック図
