プリント基板に実装する部品は、秋葉原で手に入る部品を選びます。


主要部品

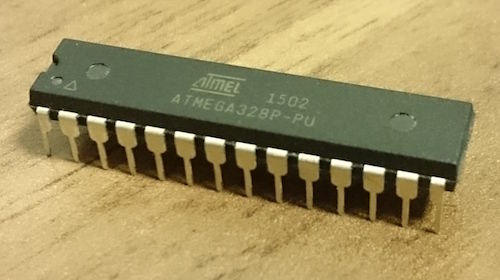

CPU

AVRマイコン : ATMEGA328P-PU
CPU
 秋月電子通商さんなどで購入できます。



ICソケット

28極、スリム300milタイプ
こちらも秋月電子通商さんで購入できます。

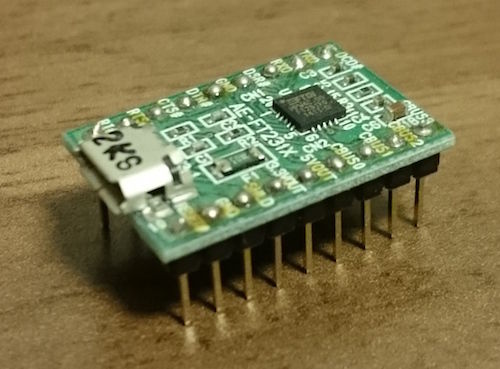

USBシリアル変換モジュール

型番 : AE-FT231X
USBシリアル変換モジュール
秋月電子通商さんで購入できるモジュール基板です。

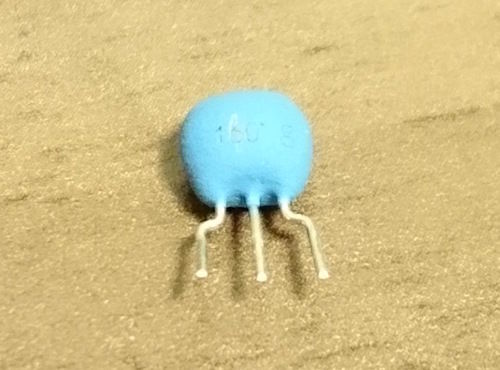

発振子

セラミック発振子コンデンサ内蔵タイプ、16MHz
型番 : CSTLS16M0X55-B0
セラロック
こちらも秋月電子通商さんで購入できます。


バッファIC

LED駆動で使用する8回路3ステートバッファです。
型番 : TC74VHC541FT(EL K)
こちらも秋月電子通商さんで購入できます。


LED

今回は小型化のため、チップLEDを使用することにします。
色 : オレンジ色
型番 : OSOR1608C1A
こちらも秋月電子通商さんで購入できます。


ピンソケット

1×10極、1.27mmピッチ
こちらも秋月電子通商さんで購入できます。


抵抗

今回は小型化のため、面実装品(1608サイズ)を使用します。
最近は秋葉原でも入手できるようになってきています。
秋月電子通商さんや千石電商さんで購入できます。

コンデンサ

コンデンサに関してはリード品を使用します。
面実装品も入手できるようになってきていますが、チップ抵抗よりは種類が少なく入手性は良くない気がします。
それと、手持ちでリード品がたくさんあるのでこちらを使いたいのが正直な理由です。

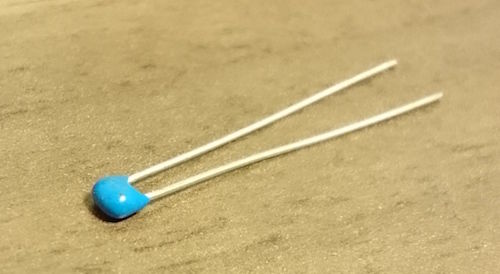

ラジアルリード型積層セラミックコンデンサ
 コンデンサ
秋月電子通商さんや千石電商さんで購入できます。
