回路図が作成できたので、回路コンポーネントとフットプリントの紐つけを行うのですが、
今回はセラロック、
USBシリアル変換モジュール、1.27mmピッチコネクタの適当なフットプリントがなかったので、まずこの3つのフットプリントを作成することにします。


フットプリントの作成はフットプリントエディタを使用します。

フットプリントエディタの起動

プロジェクトマネージャの画面で

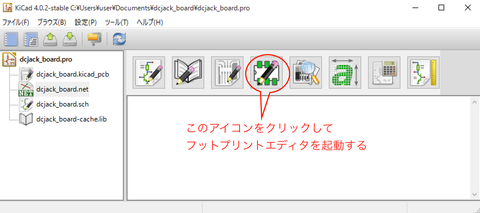

  • フットプリントエディタのアイコンをクリック
フットプリントエディタ起動

3部品ともスルーホールの部品ですので、下記のような流れで作成します。
  • リードのピッチを確認してパッドを配置
  • リードの寸法を確認して穴径とランド径を設定
  • 部品外形に合わせてシルクを追加

作成したフットプリントは下記のようになりました。



セラロック

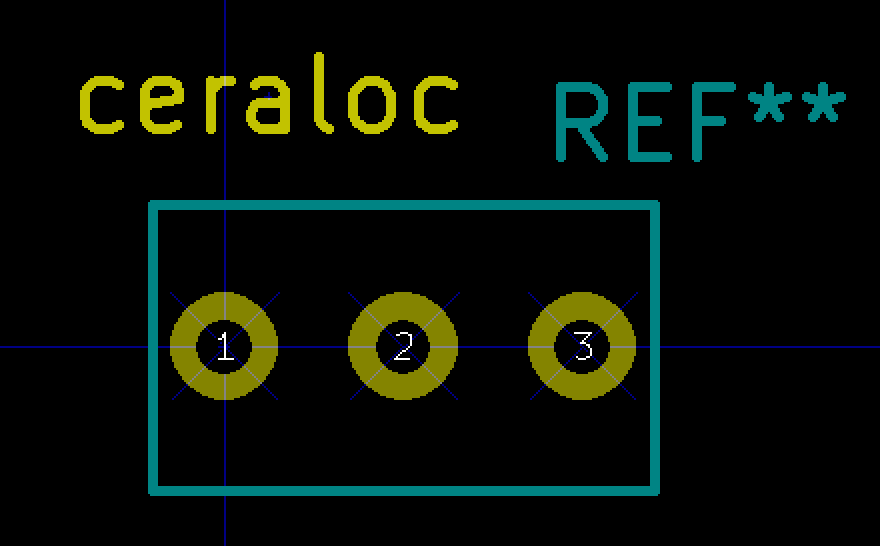

セラロック

USBシリアル変換モジュール

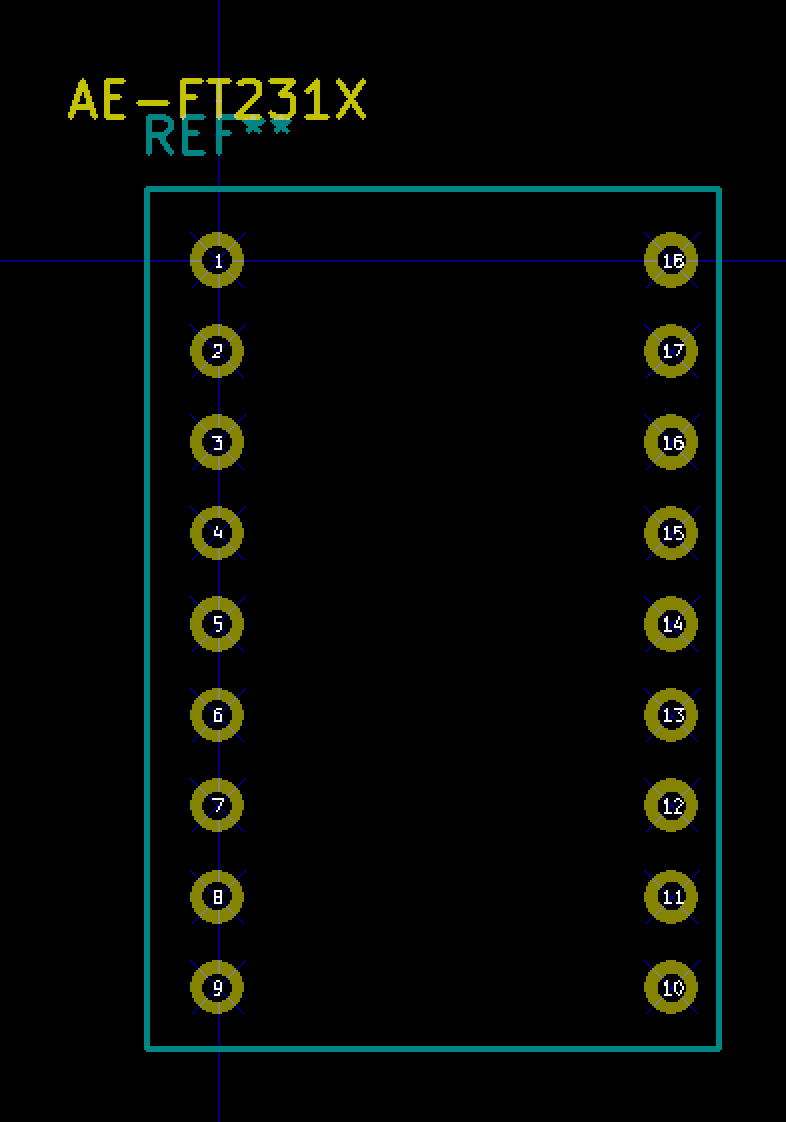

USBシリアル

1.27mmピッチコネクタ(10極および4極)

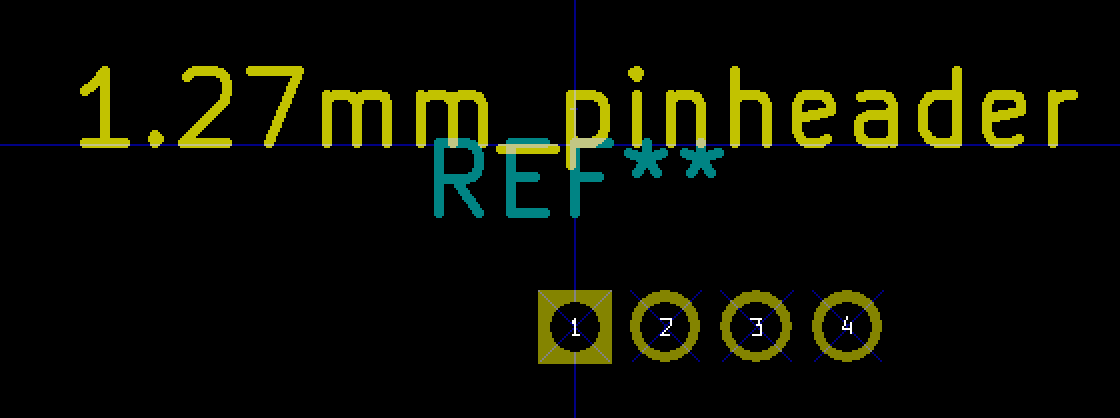

コネクタ1

コネクタ2



自作フットプリントの保存について

自作のフットプリントは、新規で自作用のフットプリントライブラリを作成して、このライブラリ内に保存するようにしています。

上記フットプリントの作成詳細は別記事で紹介する予定です。
