前回はフットプリントを作成しましたので、それらのフットプリントと回路図のコンポーネントの紐つけを行います。
忘れずに回路図は保存しておきましょう。
次回から基板データの作成を行っていきます。
次 ＞ 基板データの作成（その１）
前 ＞ フットプリントの作成
CvPcbの起動

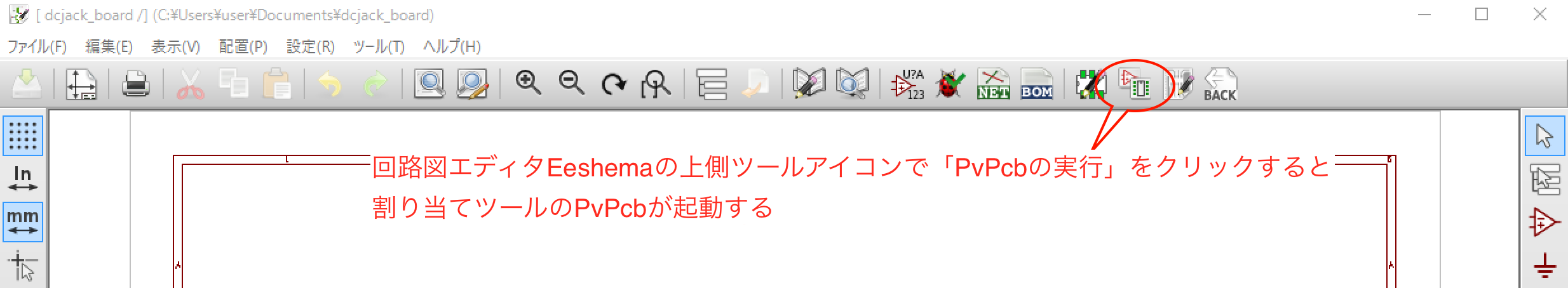

まずは回路コンポーネントとフットプリントを紐つけるツール「CvPcb」を回路図エディタから起動します。
- 上側ツールアイコンで「PvPcbの実行」アイコンをクリックすると起動します。
紐つけを行う
セラロックとUSBシリアル変換モジュール、1.27mmピッチコネクタのフットプリントがなかったのでこの３つはフットプリントを自作しました。（前回参照）
その他はデフォルトで用意されているフットプリントを使用します。

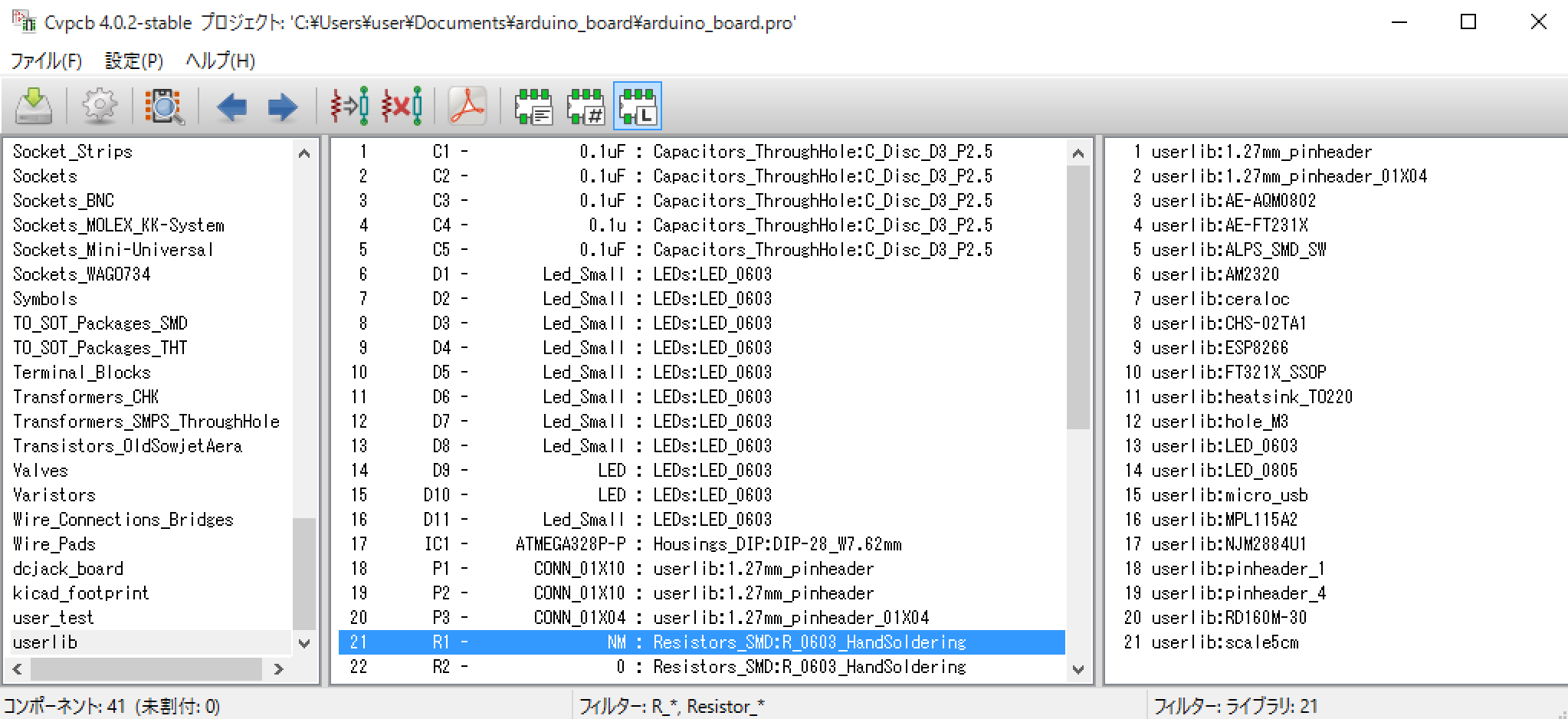

各回路コンポーネントを選択した状態で、任意のフットプリントをダブルクリックすると紐つけられます。
使用したライブラリ及びフットプリント
CPU ： 「Housings_DIP」ライブラリの「DIP-28_W7.62mm」
バッファ ： 「Housings_SSOP」ライブラリの「SSOP-20_4.4x6.5mm_Pitch0.65mm」
コンデンサ ： 「Capacitors_ThroughHole」ライブラリの「C_Disc_D3_P2.5」
抵抗 ： 「Resistors_SMD」ライブラリの「R_0603_HandSoldering」
LED ： 「LEDs」ライブラリの「LED_0603」
コネクタ ： 自作
USBシリアル変換モジュール ： 自作
セラロック ： 自作
各コンポーネントとフットプリントの紐つけを終えたら、紐つけ情報を保存してCvPcbを閉じます。
ネットリストの生成

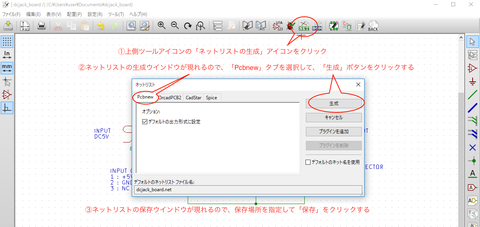

次はネットリストの生成を行います。- 回路エディタに戻り、上側ツールアイコンで「ネットリストの生成」アイコンをクリックします。
- ネットリストの生成画面が現れるので、画面上の「Pcbnew」タブを選択します。
- 「生成」ボタンをクリックします。
- ネットリストの保存画面で、保存場所を指定して保存します。
回路図は完成
以上で、回路図エディタを使用した作業は終わりです。忘れずに回路図は保存しておきましょう。
次回から基板データの作成を行っていきます。
