コンポーネント間の配線

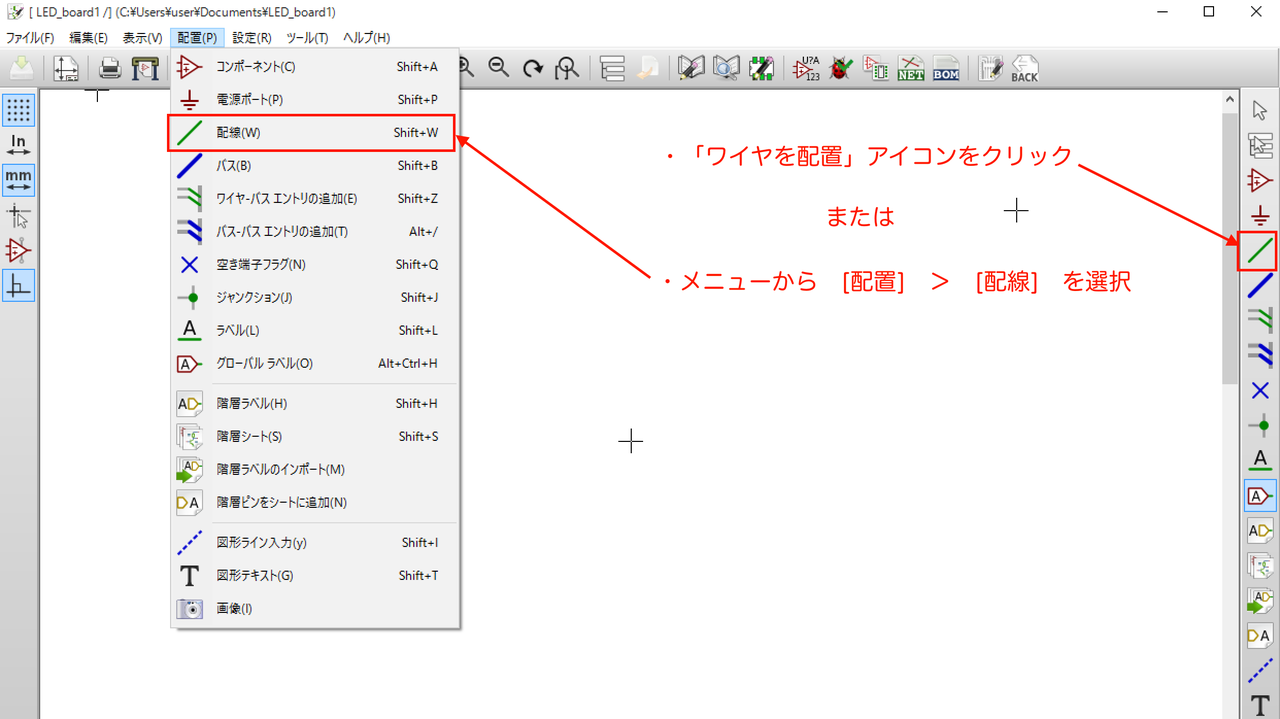

配線を行うには下記の操作を行います。- 右側アイコンの「ワイヤの配線」アイコンをクリック
- メニューから [配置] ＞ [配線] を選択
最初から全ての回路部品を配置して作っていっても良いですが、回路をいくつかの機能ブロックとして分けてブロックごとに回路図を作っていく方がやりやすいと思います。
今回は回路を以下の４つのブロックに分けて作っていくことにします。
- 電源回路
- ATtiny85周辺回路
- パワーLED駆動回路
- スイッチ回路

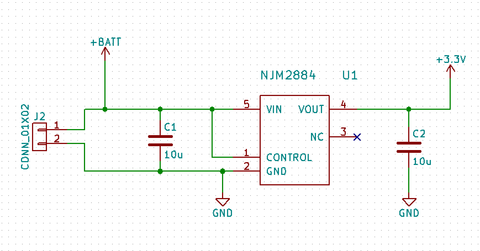

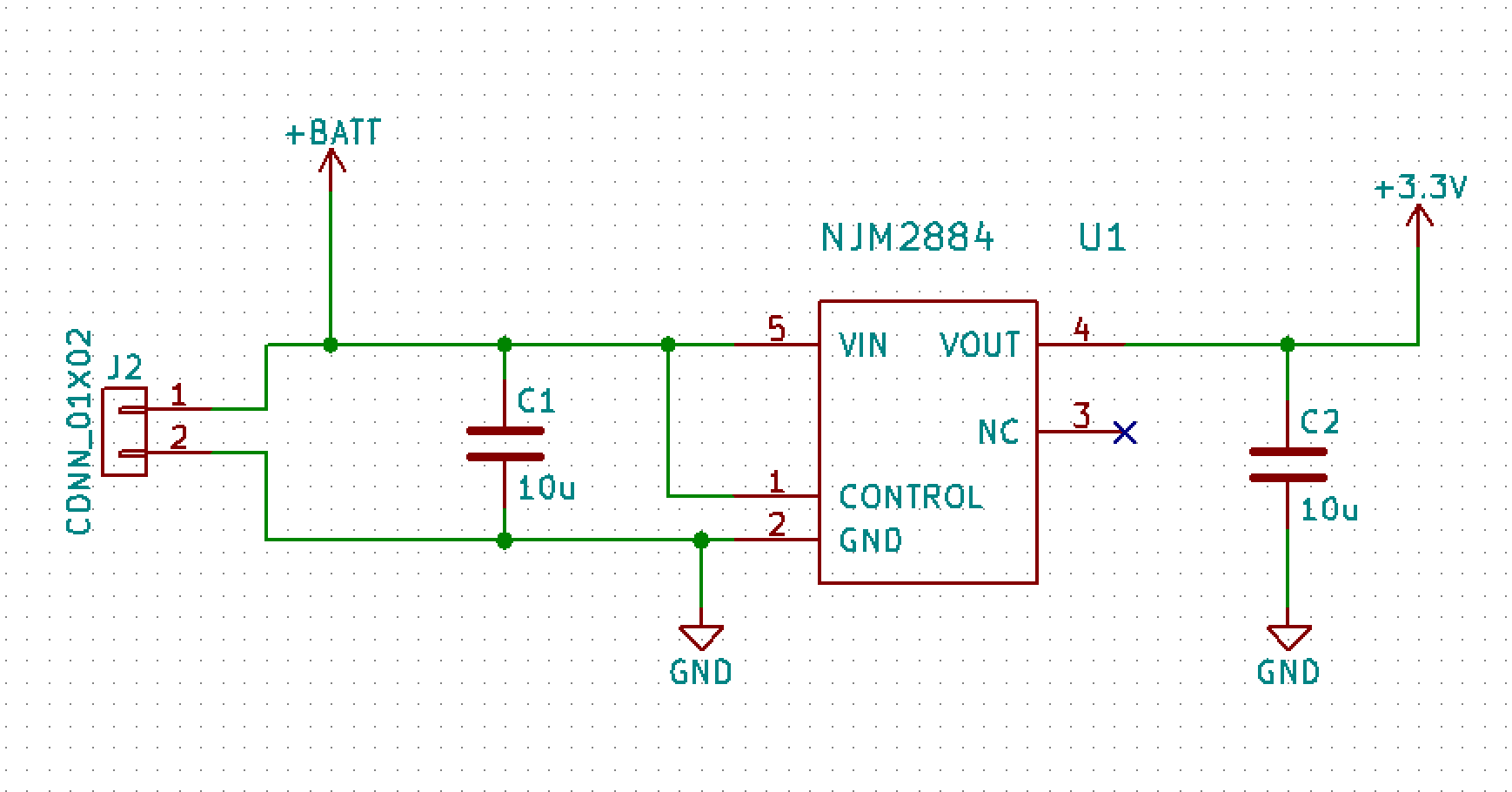

電源回路
電源コネクタおよび3.3V電源を生成するレギュレータの回路です。今回は部品点数を極力少なくして小型にするため、電源回路としては最小限の簡易的な回路にしています。
3.3Vのレギュレータ「NJM2884U1-33」はセラミックコンデンサ対応・ノイズバイパスコンデンサ内蔵（※）ですので、入力側・出力側ともに10uFのセラミックコンデンサを１つずつの構成としました。
※ノイズバイパスコンデンサ内蔵について
データシートを見ても概要に書かれているだけで詳しい記述はないのですが、『推奨値以上の入力・出力コンデンサ各１個だけで、0.1uF程度のパスコンは無くても大丈夫』という解釈で考えています。

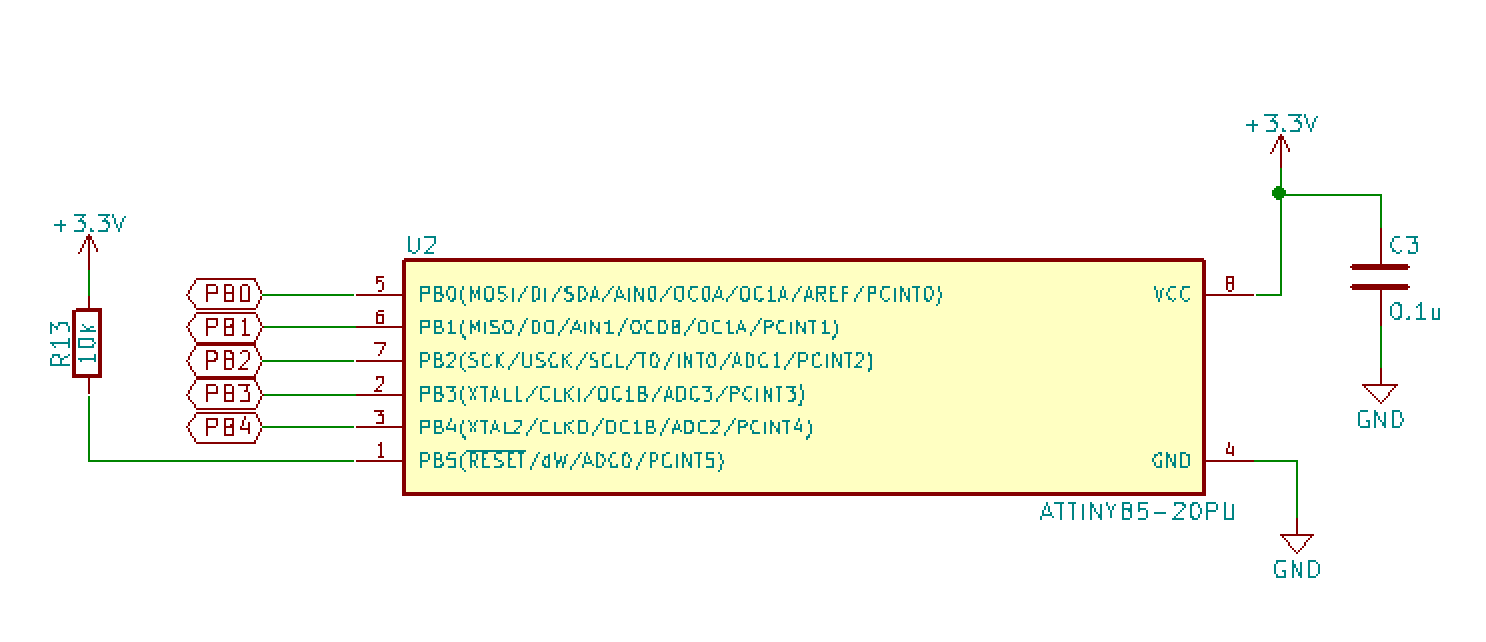

ATtiny85周辺回路
周辺回路と言っても電源入力部のパスコンとリセット用の回路のみです。今回は電源回路と同様に部品点数削減・小型化のため、セラロックや水晶発振子など外部クロックは使用せずATtiny85の内部クロックを使用します。
パワーLED駆動回路およびスイッチ回路への信号線はグローバルラベルを使用して接続するようにしています。

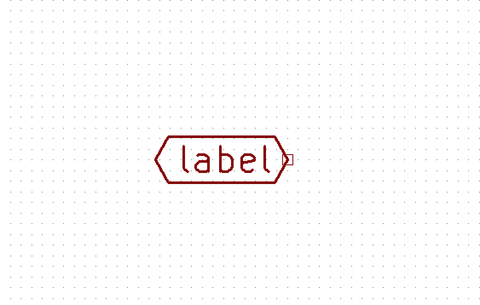

※グローバルラベルについて

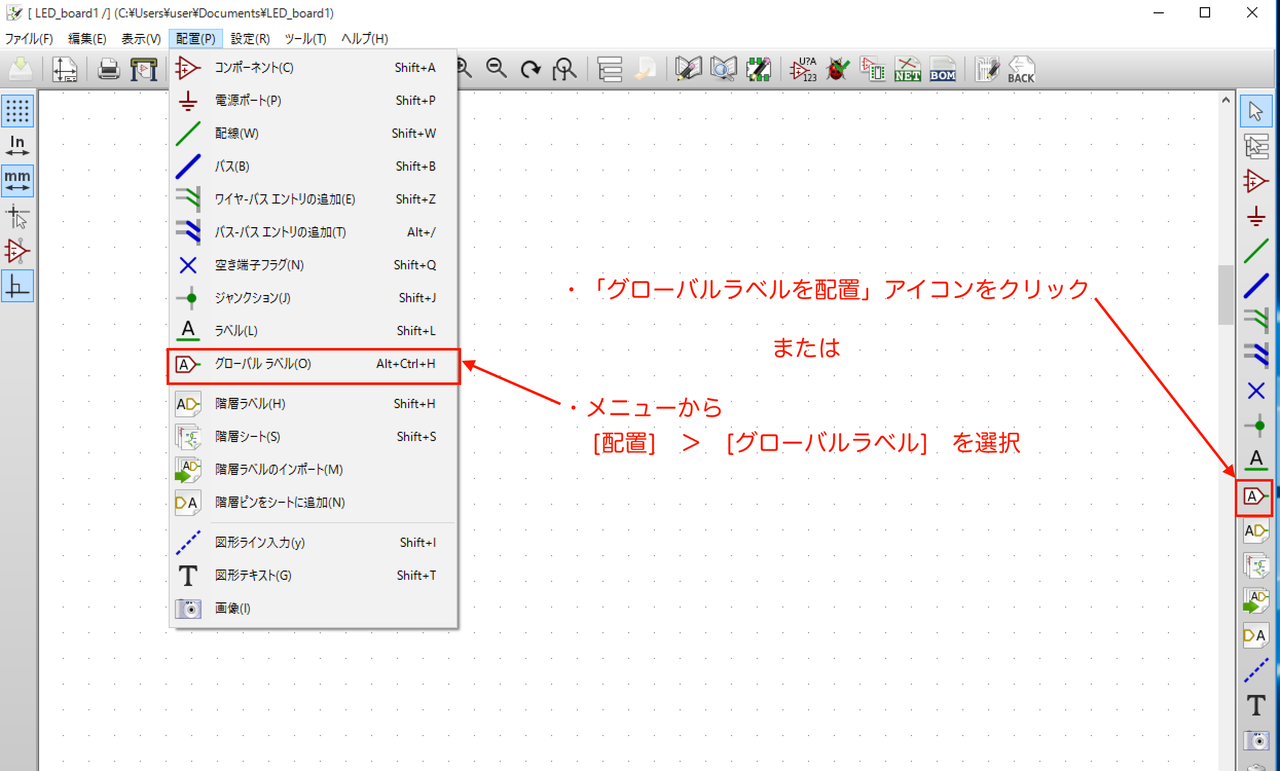

- 右側アイコンの「グローバルラベルの配置」アイコンをクリック
- メニューから [配置] ＞ [グローバルラベル] を選択します

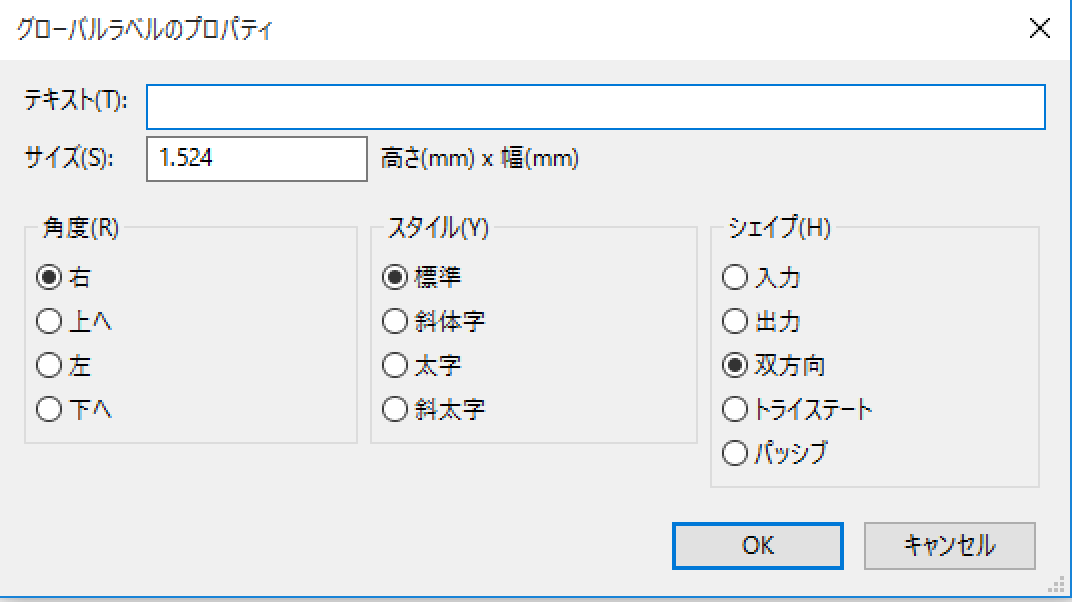

回路図上の任意の場所をクリックすると、ラベルの作成画面が開きます。
ラベルの名称、サイズ、角度、スタイル、シェイプをそれぞれ設定します。
作成したグローバルラベルは回路コンポーネントと同様に配置して接続したい端子と配線します。
パワーLED駆動回路
白色LEDとフルカラーLEDを駆動するための回路です。LEDとはコネクタを介して接続します。
スイッチ回路
点灯モードを切り替えるためのスイッチ回路です。チャタリング防止回路は設けず 、ソフトウェア側で対策しようと考えています。
