DCジャック変換基板の作成（１１）　〜プリント基板データの作成（その４）〜 : KiCadで基板を作る

DCジャックの１番ピンのフットプリントを修正する必要がありましたので、ここで行います。

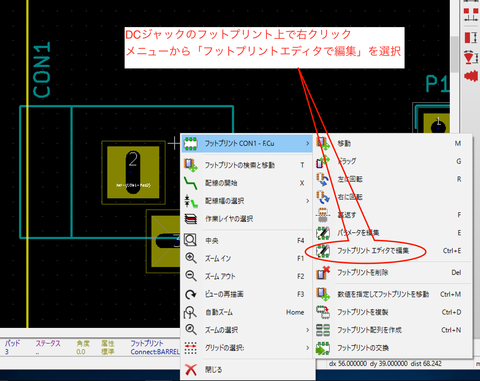

DCジャックのフットプリントにカーソルを合わせて、右クリックメニューを表示します。

メニューから

を選択します。

フットプリントエディタが開き、DCジャックのフットプリントが編集できるようになります。

パッドに編集をするには、フットプリントエディタ上の１番ピンのパッドにカーソルを合わせて右クリックメニューを表示します。

そこから「パッドの編集」を選択します。

１番ピンのパッドの編集画面になりますので、「一般設定」タブを選択します。

長穴のサイズを3.5mmにしたいので、「ドリル」の「サイズY」の値を3.5mmに変更します。

次に銅箔部分のサイズも大きくします。左側の「サイズY」の値を4.0mmに変更します。

これで「OK」ボタンをクリックします。

上側のツールアイコンから「現在のボードのフットプリントを更新」アイコンをクリックします。

これで基板エディタ上のフットプリントに変更が反映されますので、フットプリントエディタは終了します。

プリント基板エディタに戻り、上側のツールアイコンの「現在のスクリーンを再描画」アイコンをクリックします。

（または、画面の拡大縮小でも再描画されます）

すると、基板上のDCジャックのフットプリントが修正されたものになります。

これでDCジャックのフットプリントの修正は完了です。

この方法は、元のフットプリントライブラリの内容は変更されないので、既存のフットプリントを流用して少し変更する場合に便利です。

逆にこの変更した部品を他の基板で何度も使用するならば、新規にフットプリントを作成してしまった方が良いこともありますので、状況に応じて使い分けると良いと思います。
