・PvPcbの起動

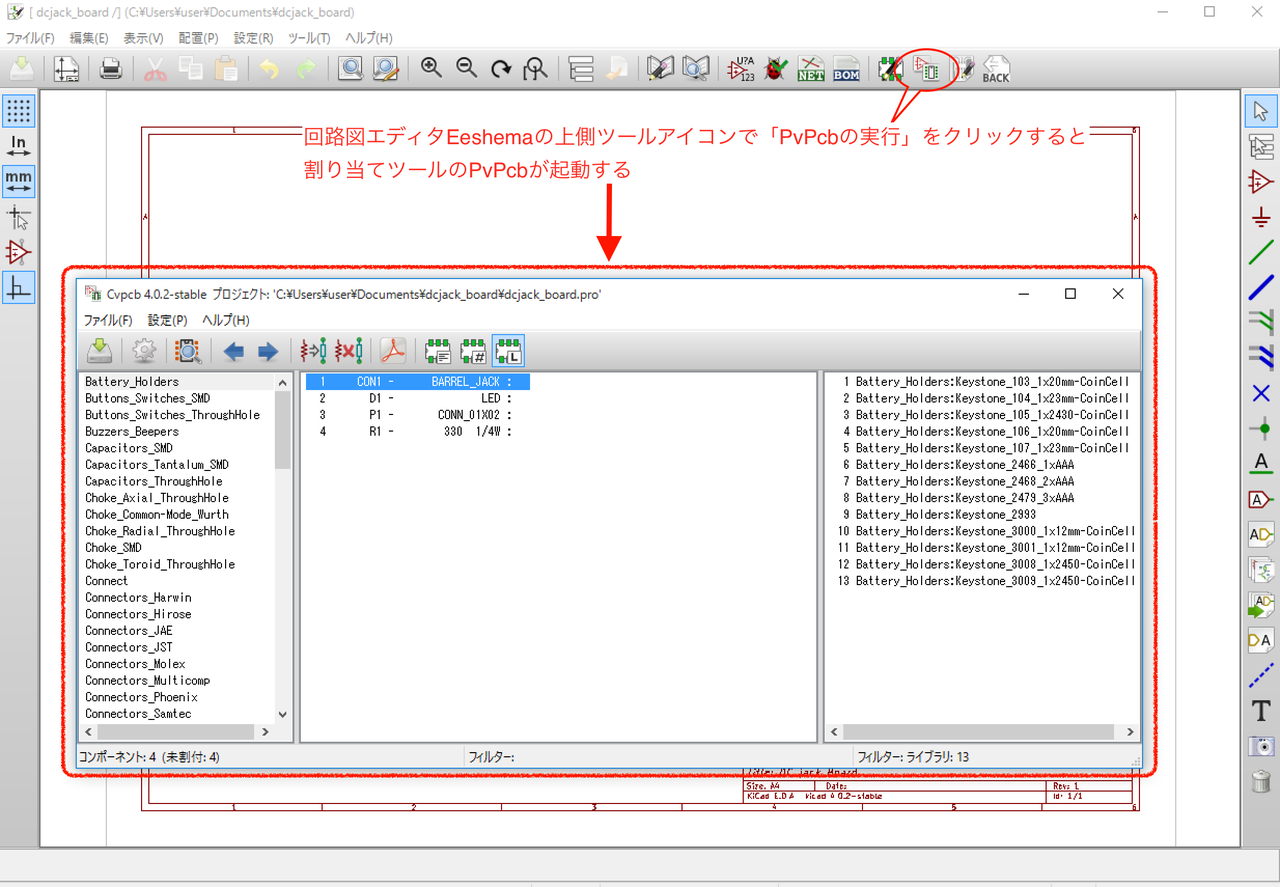

PvPcbは回路図エディタEeshema上から起動することができます。
上側のツールアイコンで「PvPcbの実行」アイコンをクリックすると起動します。

まずは各部品と使用するフットプリントの寸法確認を行います。



DCジャックのフットプリント

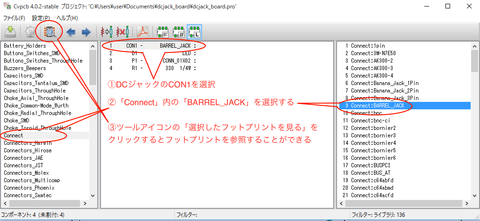

部品番号CON1がDCジャックであるので、これをクリックして選択します。

左側にフットプリントのライブラリが表示されているので、この中の「Connect」を選択すると、右側にConnectライブラリ内のフットプリントが表示されます。

今回はConnectライブラリ内の「BARREL_JACK」を選択します。

ここでツールアイコンの「選択したフットプリントを見る」のアイコンをクリックすると実際のフットプリントを参照することができます。

　・「BARREL_JACK」のフットプリント参照および寸法の確認

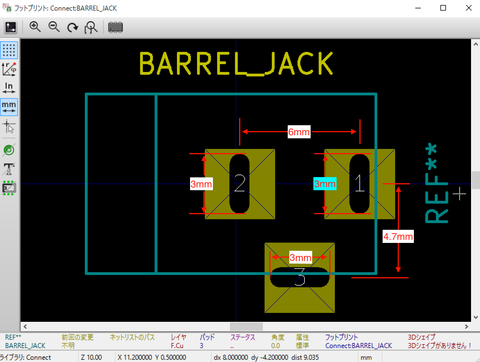

フットプリント参照画面右下にマウスカーソルの座標表示がありますので、この値を見ながらカーソルを動かすことで寸法確認ができます。
座標表示は左側の（X,Y）が絶対座標、右側の（dx,dy）が相対座標になっています。
相対座標は「スペースキー」を押すと、その時のカーソル位置を（0,0）にすることができますので、寸法を測るときはこれを使うと測りやすいと思います。



今回使用するDCジャックは秋月電子通商さんで購入出来る「MJ−179PH」としましたので、このデータシートの図面とフットプリントの寸法を比較して問題ないか確認します。



　・DCジャック「MJ−179PH」のデータシートより抜粋



「Connect」ライブラリの「BARREL_JACK」と「MJ−179PH」の寸法と比較すると



• 「BARREL_JACK」のセンター端子（１番ピン）の穴の長さが  3.0mm
• 「MJ−179PH」のセンター端子（１番ピン）の幅が　3.0mm±0.1mm



このままだとセンター端子（１番ピン）の穴に端子が入らない可能性があるため、穴の長さを3.5mm程度に広げる必要があることがわかりました。

ただし、この修正はここでは行わずに、後の基板エディタで基板データを作成する際に行います。

LEDのフットプリント

次にDCジャックと同様の手順で、実際のLEDの寸法を確認します。

一般的な砲弾型LEDのリードピッチは2.54mm、リード径は0.4〜0.5mmです。

下図は秋月電子通商さんで入手できるスタンレー電気製の「ＥＢＧ３４０２Ｓ」データシートから抜粋

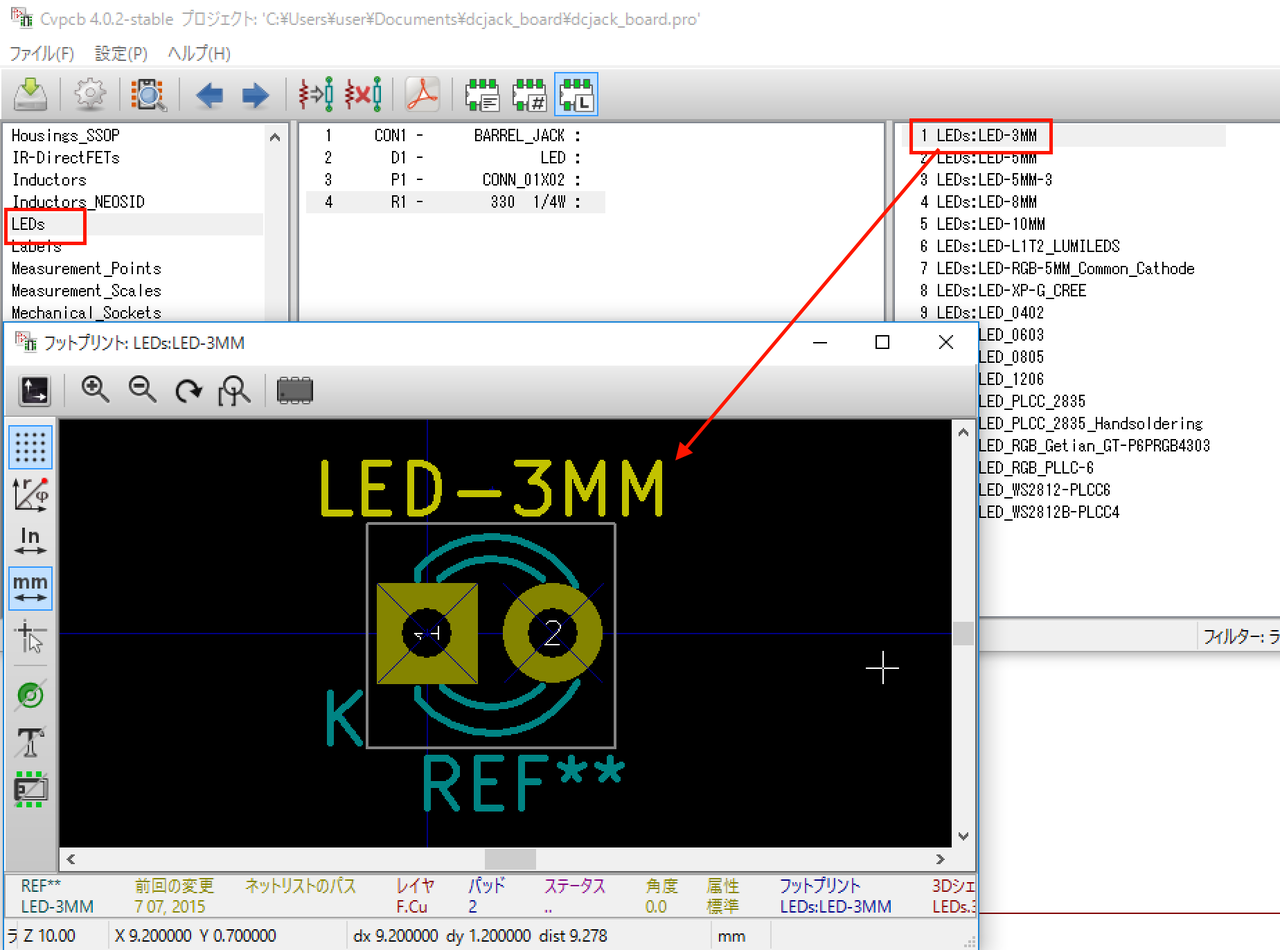

対応するフットプリントは「LEDs」ライブラリの「LED-3MM」が修正の必要もなく適当であるため、これを使用することにします。

抵抗のフットプリント

実際の抵抗の寸法を確認すると

330Ω、1/4W品の寸法　：　(L)6.3mm×(D)2.3mm、リード径0.45mm


　・秋月電子通商さんで入手可能なリード抵抗のデータシート



 対応するフットプリントは

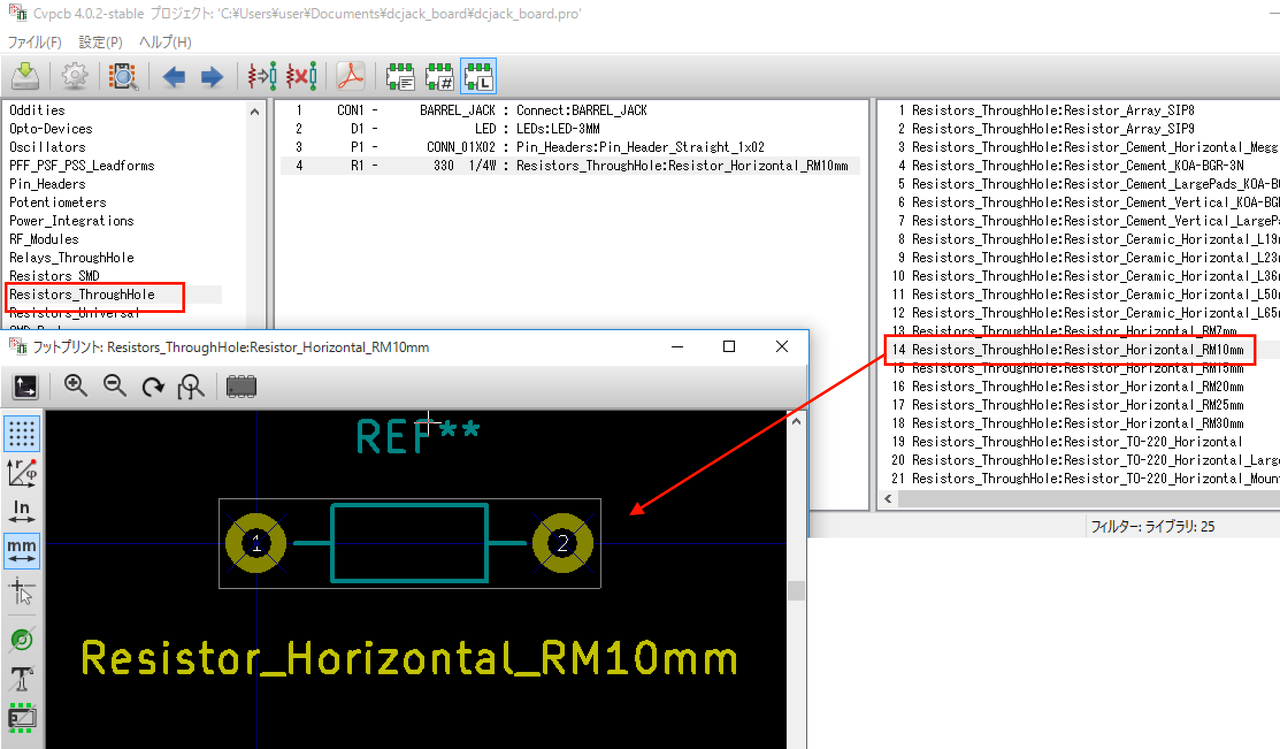

「Resisters_ThroughHole」ライブラリの「Resister_Horizontal_RM10mm」がフットプリントの修正が必要なく適当と考えられますので、これをそのまま使用することにします。

出力コネクタ（ピンヘッダ）のフットプリント

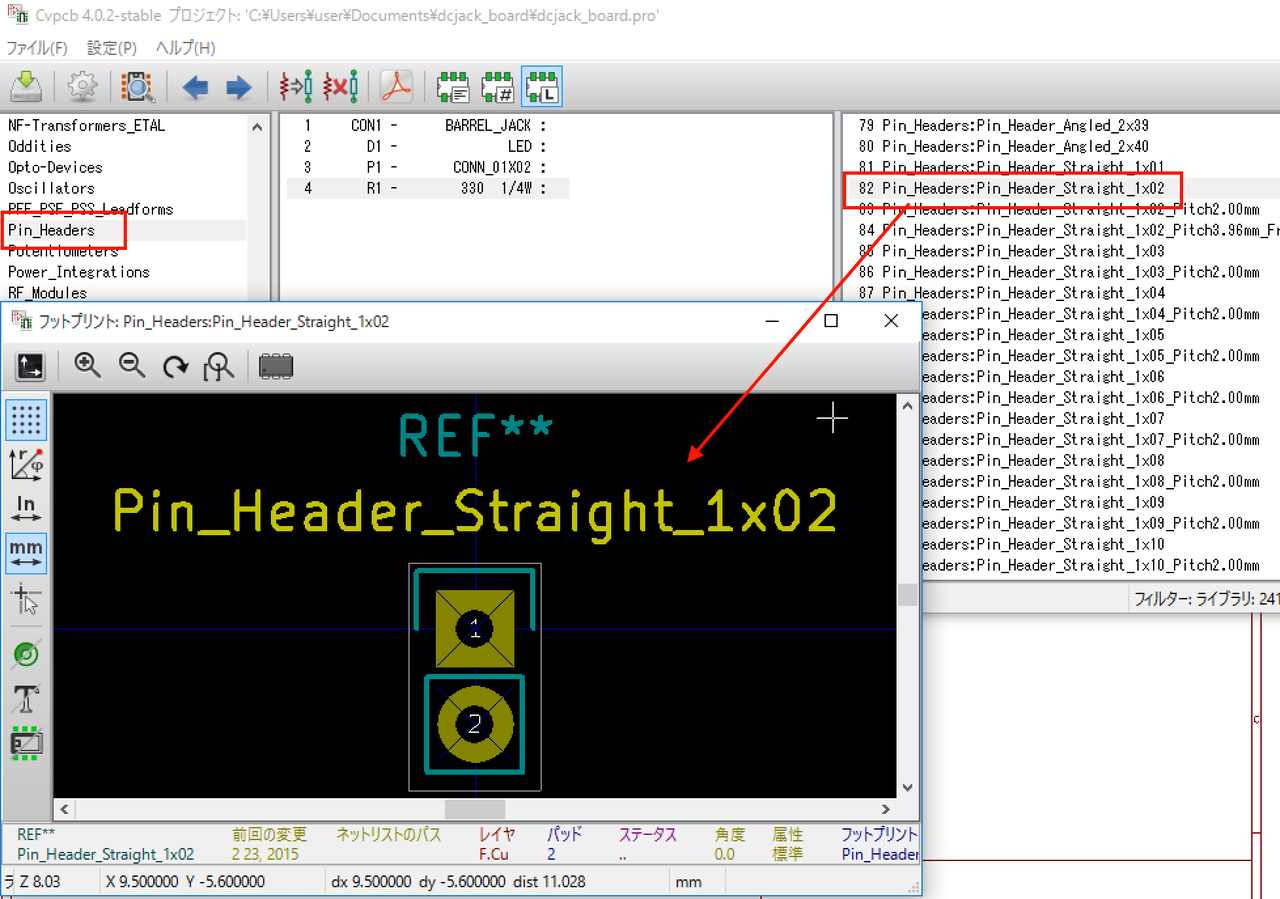

一般的な2.54mmピッチの2極ピンヘッダに対応するフットプリントは

「Pin_Headers」ライブラリの「Pin_Header_Straight_1x02」が適当と考えられるので、これを使用することにします。



回路コンポーネントとフットプリントの紐つけを行う

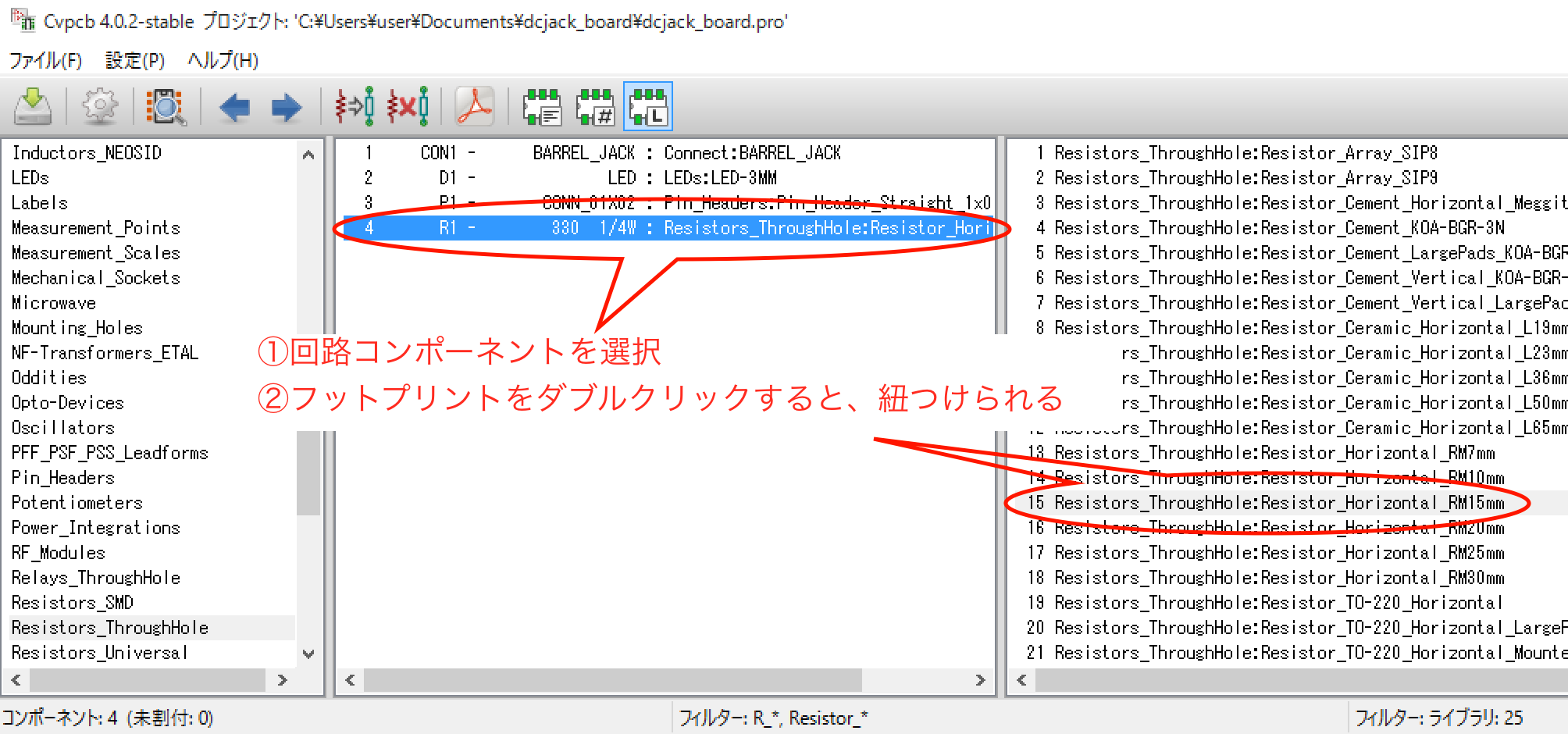

それぞれの回路コンポーネントを選択した状態で、選んだフットプリントをダブルクリックすると紐つけることができます。



上記で選んだ通り、

[DCジャック]　CON1　 :　 BARREL_JACK

[LED]　　　　　　D1 　:　 LED-3MM

[出力コネクタ]　　P1 　:　 Pin_Header_Straight_1x02

[抵抗]　　　　　　R1 　:　 Resister_Horizontal_RM15mm

と紐つけを行いました。

紐つけ情報の保存

• メニューの[ファイル]＞[編集を保存]を選択

または、

• ツールアイコンの左端の保存アイコンをクリック

でフットプリントの紐つけ情報が保存されます。
