デザインルールの設定を行う

スイッチサイエンスPCBの製造仕様を踏まえて、KiCadのデザインルールの設定を行います。



プリント基板エディタのメニューから[デザインルール]＞[デザインルール]を選択します。

グローバルデザインルールの設定

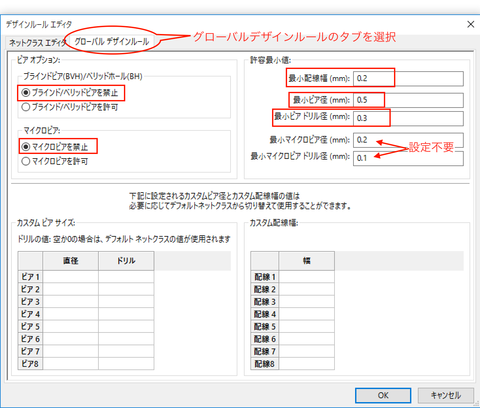

デザインルールエディタの画面が開きますので、まず[グローバルデザインルール]のタブを選択します。

ビアオプションでは

• ブラインド/ベリッドビアの禁止
• マイクロビアの禁止

を選択します。



最小許容値設定では、

[最小配線幅]

スイッチサイエンスPCBの製造仕様では、最小配線幅は0.1524mmでしたので、この値以上に設定します。

KiCadのデフォルト設定は0.2mmとなっていたので、今回はこのまま「0.2mm」とします。



[最小ビア径]

スイッチサイエンスPCBの製造仕様では

• 　穴径は、0.3mm以上
• 　ランドは、0.1524mm以上

でしたので、0.4524mm（0.3mm+0.1524mm）以上の値に設定します。

今回は「0.5mm」とします。
（2017/1/31追記・訂正）
最小ビア径＝最小穴径＋最小ランド幅＝0.4524mm以上のつもりで最小ビア径を0.5mmにしていましたが、間違えていました。
最小ビア径＝（最小穴径の半径＋最小ランド幅）×２＝0.6048mm以上　が正しいです。

Arduino互換基板の作成（7）でも同様のことを書きましたが、

• 最小ビア径：0.65mm以上

 とした方が良いかもしれません。

[最小ビアドリル径]

上記より穴径は0.3mm以上ですので、この値以上に設定します。

KiCadのデフォルト設定は0.3mmとなっていたので、今回はこのまま「0.3mm」とします。



[最小マイクロビア径、最小マイクロビアドリル径]

今回はマイクロビア禁止としたので、設定不要です。（デフォルト値のままにします）



ネットクラスの設定

次に[ネットクラスエディタ]のタブを選択します。

ここでは、実際に使用する配線幅やドリル径などを設定します。

ネットクラスを追加することで、電源の箇所には「電源用の配線」や信号線の箇所には「信号線用の配線」と言ったように配線の種類を分けて設定することができます。



今回はネットクラスを追加はせずに、「default」ネットクラスのみを使用することにします。



[クリアランス]

スイッチサイエンスPCBの製造仕様では

• 最小配線/ビア/パッド間隔　：　0.1524mm
• 穴や銅箔からもう一方の銅箔までの距離は　0.3mm以上
• 外形から銅箔までの距離は　0.4mm以上

配線の間隔は0.1524mm以上の値に設定します。

今回は混みいった回路ではないので「0.4mm」とします。



[配線幅]

今回は５V電源の配線がメインですので、太めの「0.8mm」とします。



[ビア径]

最小ビア径以上の値に設定します。

KiCadのデフォルト設定は0.6mmとなっていたので、今回はこのまま「0.6mm」とします。
（2017/1/31追記）
最小ビア径の訂正した内容に関連しますが

実際のビア径が0.6mmでも特にメーカーから問題ありの連絡が来ることなく一応製造はできています。
ただ仕様値ギリギリなので設計的に余裕があるなら　ネットクラスのビア径：0.65mm以上　にした方が良いかもしれません。

[ドリル径]

最小ドリル径以上の値に設定します。

KiCadのデフォルト設定は0.4mmとなっていたので、今回はこのまま「0.4mm」とします。





※KiCadには「Pcb Calculator」という配線幅の許容電流などが計算できるツールがありますので、これを使用して配線幅やクリアランスを設定する目安にしても良いと思います。

また、Pcbnewのマニュアルにも「8.４　典型的な寸法例」（68ページ〜）として目安となる値が記載されています。
