今回の基板の発注は「スイッチサイエンスPCB」を利用することにしました。
近頃は海外基板メーカーも日本語対応などで利用しやすくなってきていますが、スイッチサイエンスPCBは日本企業が仲介しているだけあって、

• 領収書の発行
• 銀行振込や代引き
• ネコポスでの発送

など、海外メーカーにはない痒い所に手が届くサービスがあります。
（個人的にはネコポスでの発送はすごく助かります）

デザインルール設定

スイッチサイエンスPCBの基板製造仕様は　https://www.switch-science.com/pcborder/techguide/　のページで確認できます。

基板データ作成時のデザインルール設定は下記のようにしました。

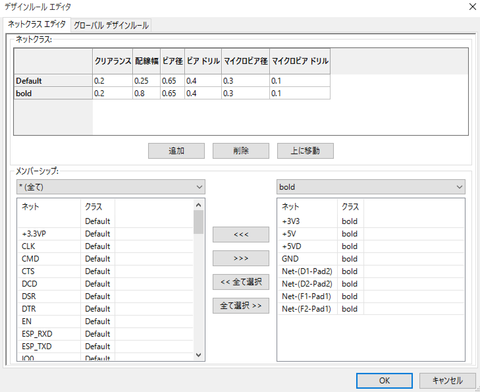

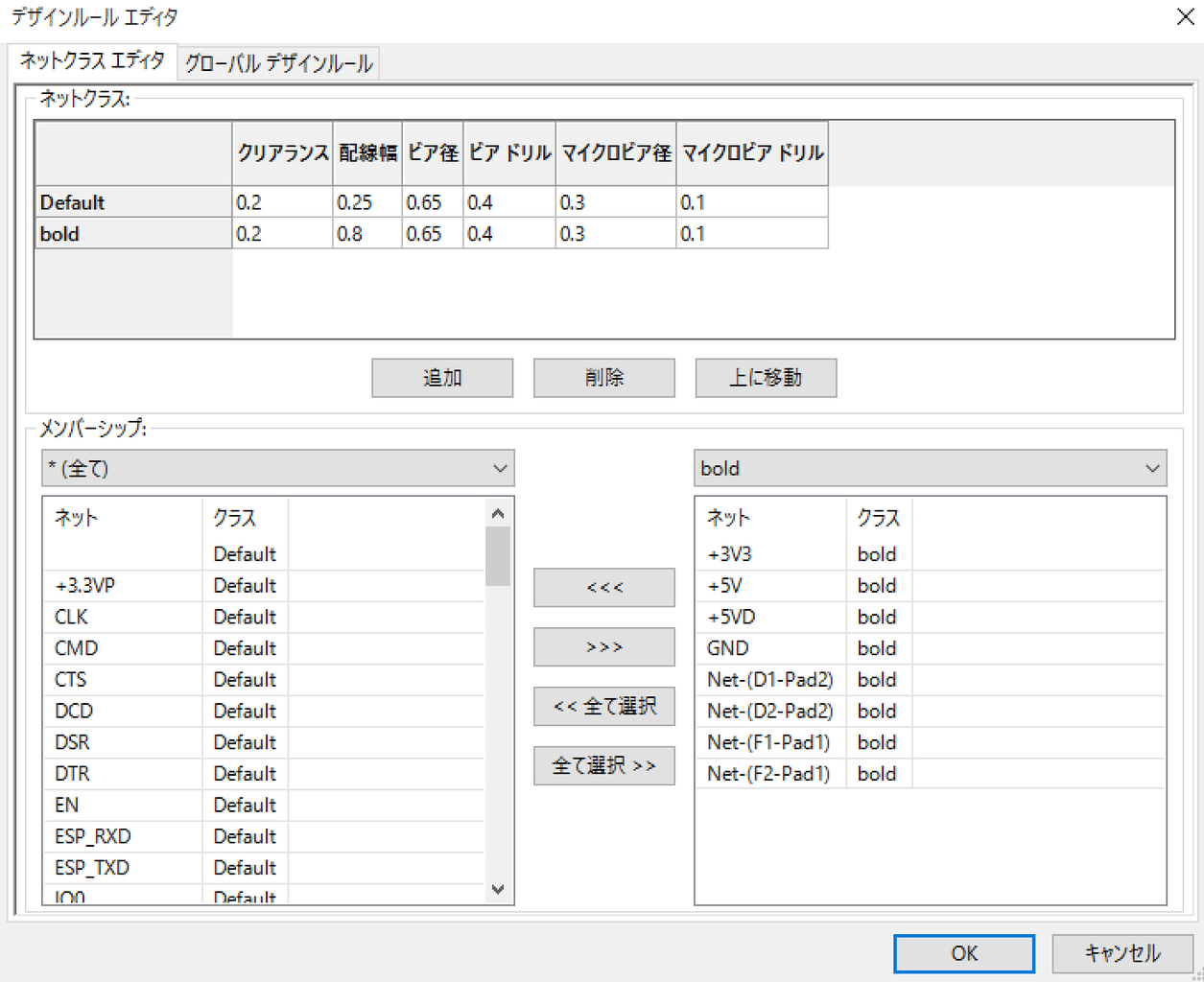

 ネットクラスは「Default」と「bold」という名前で２種類用意して使用しました。

• 電源ラインは0.8mmの太めの配線（bold）
• それ以外の信号線は0.25mmの配線 （Default）

としました。

その他の設定

• クリアランス：0.2mm
• ビア径　　　：0.65mm
• ビアドリル　：0.4mm

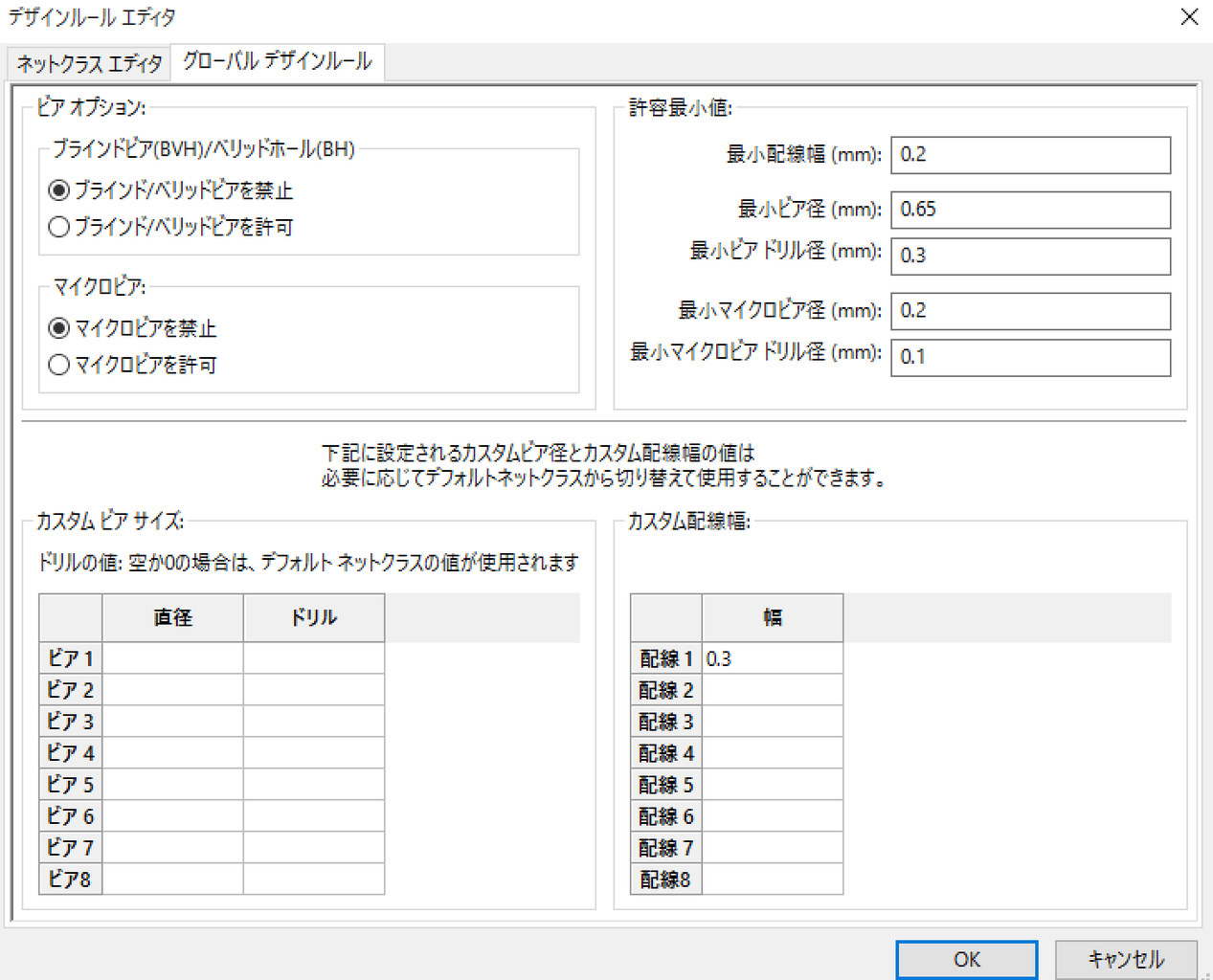

グローバルデザインルール設定

• 最小配線幅　　　　：0.2mm
• 最小ビア径　　　　：0.65mm
• 最小ビアドリル径　：0.3mm
• ブラインド/ベリッドビア禁止
• マイクロビア禁止



ガーバーデータの出力

プリント基板エディタのメニューから

• [ファイル]　＞　[プロット]　を選択

でガーバーデータの出力設定画面が開きます。

ガーバー出力設定

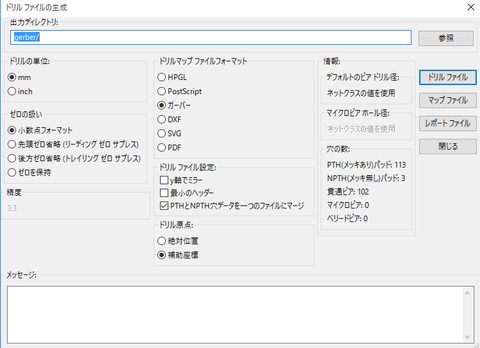

ドリルファイル出力設定

あらかじめガーバーデータ保存用のフォルダを用意して、その中に保存するようにします。

ガーバービューアで確認

ガーバーデータを出力し終わったら、

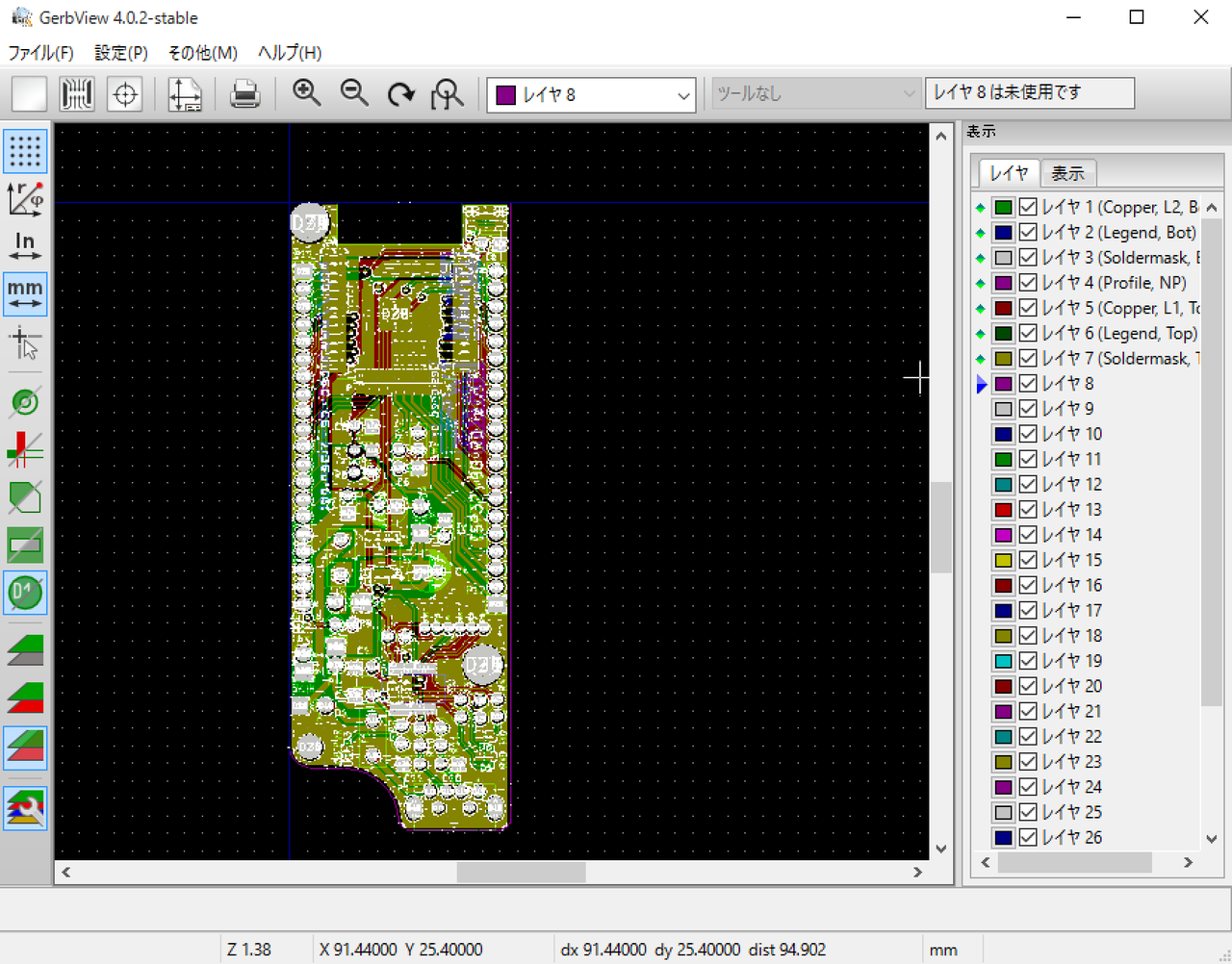

念のため、おかしなところがないかガーバービューアで表示させて確認を行います。




ガーバーデータの名称と拡張子変更

スイッチサイエンスPCBの場合、提出するガーバーデータのファイル名と拡張子の指定があります。
詳細は技術ガイドのガーバーデータ　https://www.switch-science.com/pcborder/techguide/#layer　のページで確認できます。

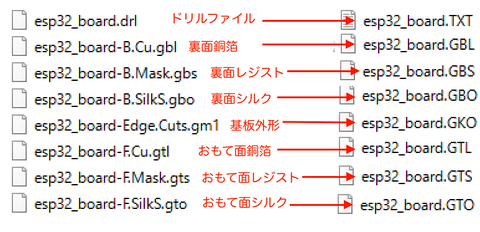

それに従って、下記のようにファイル名変更を行います。

今回は「esp32_board」という名称でファイル名を統一しました。

あとはこれらのデータを保存しているフォルダをzipで圧縮します。

スイッチサイエンスPCBで発注

ガーバーデータが用意できたら、スイッチサイエンスPCB （https://www.switch-science.com/pcborder/）のページで発注を行います。

基板仕様の選択
今回は下記の基板仕様としました。

• 表面処理　：鉛入りはんだレベラー
• レジスト色：赤
• 銅箔厚　　：1oz
• 層数　　　：２
• 最大外形　：5cm×10cm
• 枚数　　　：10枚
• 基板厚　　：1.6mm



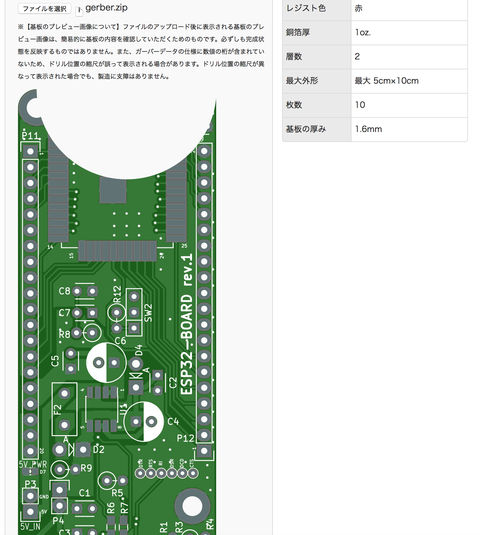

ガーバーデータをアップロードすると簡易ビューアで基板が表示されます。
上図のようにおかしな表示になることがあるようですが、前述のガーバビューアでの確認で問題なければ大丈夫です。

内容に問題なければ、購入手続きを行って発注は完了です。
だいたい注文から２〜３週間ほどで基板が手元に届きます。

次　＞　基板完成
前　＞　基板データの解説＋失敗談
