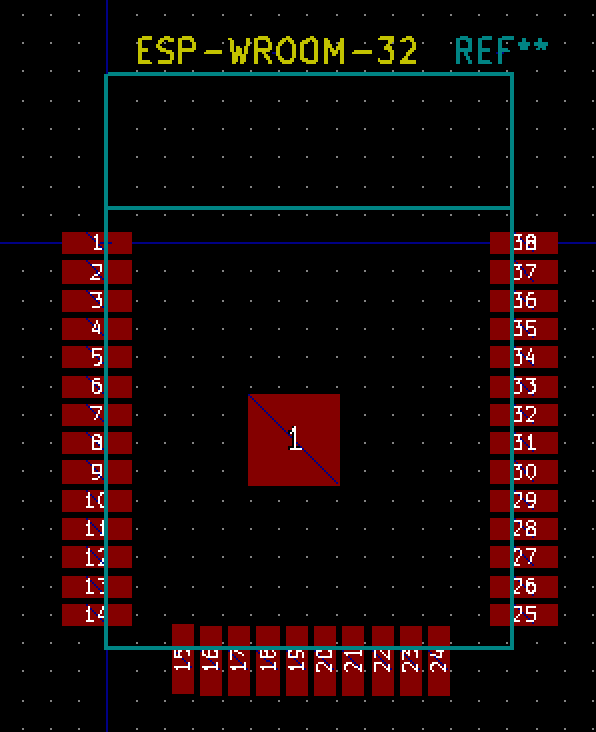

ESP-WROOM-32汎用基板の作成（９）　〜回路コンポーネントとフットプリントの関連付け〜 : KiCadで基板を作る

今回は作成した回路図のコンポーネントにフットプリントを割り当てる作業を行います。

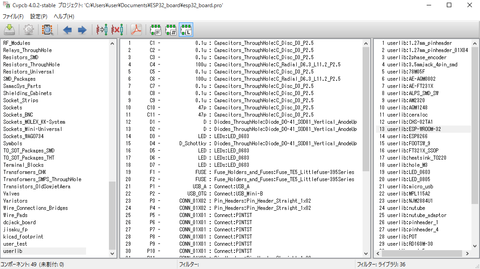

CvPcbの起動

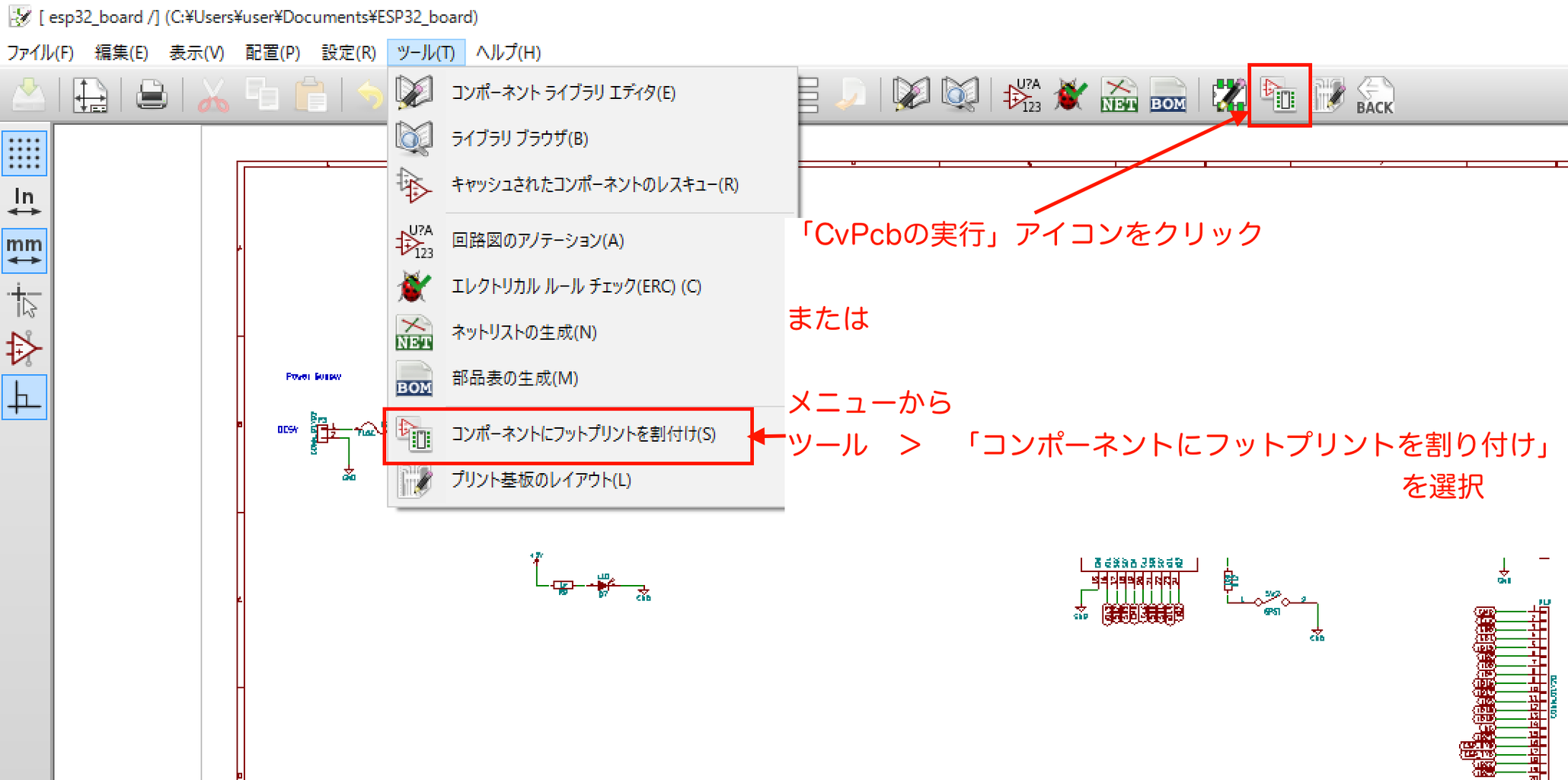

回路図エディタからCvPcb（フットプリントの割り当てツール）を起動します。

「CvPcb（コンポーネントとフットプリントの関連付け）の実行」アイコンをクリック

または

メニューから　[ツール]　＞　[コンポーネントにフットプリントを割り付け]　を選択

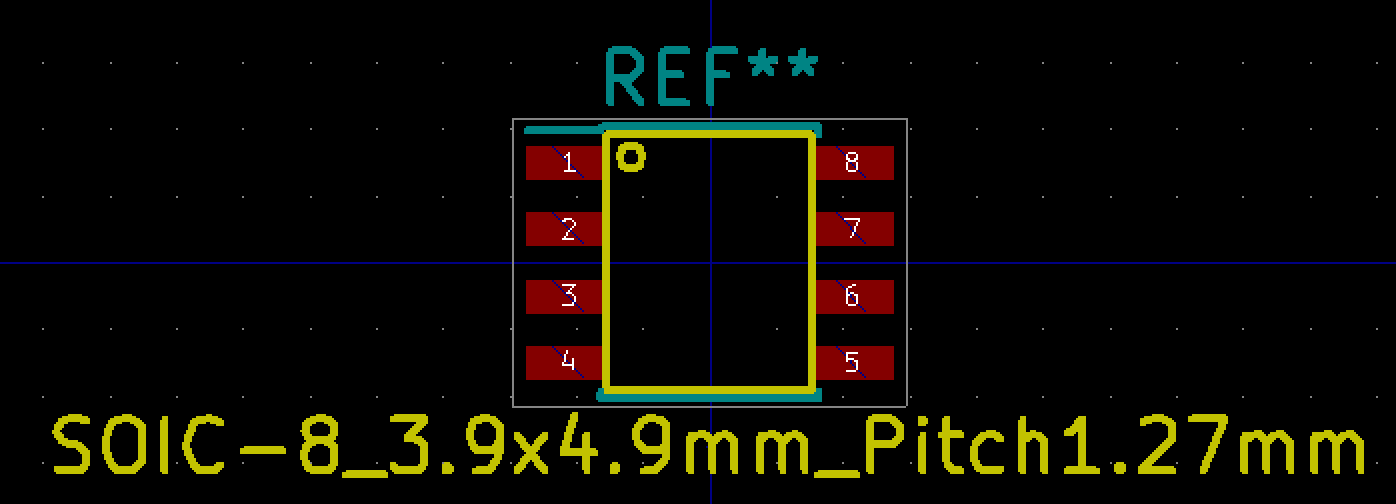

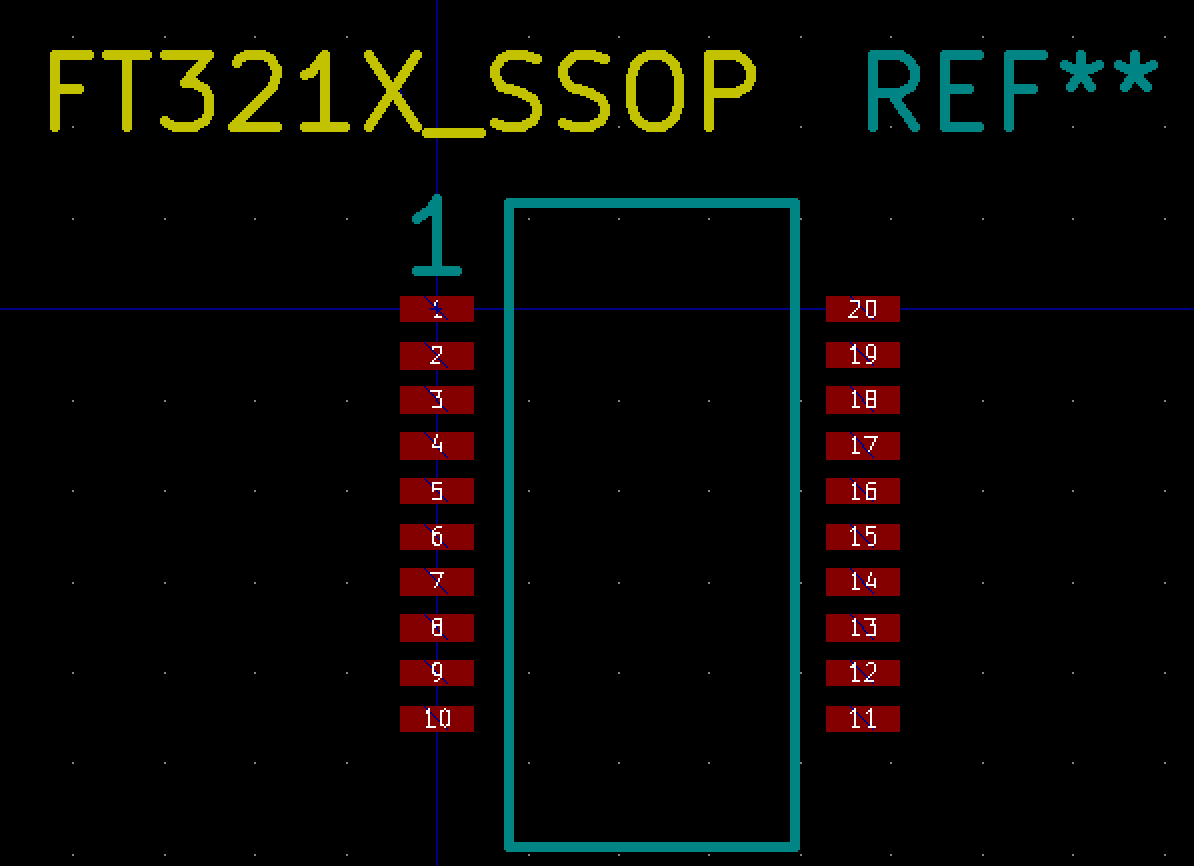

使用フットプリント

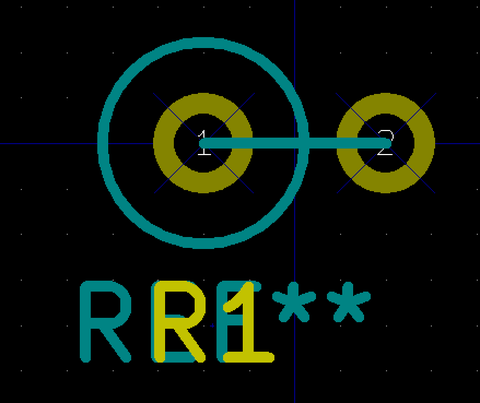

・リード抵抗

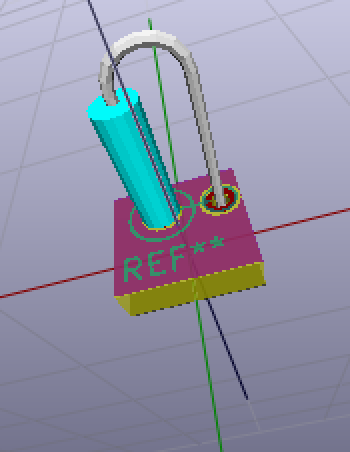

今回はリード抵抗を立てて実装しようと考えています。
↓こんな感じです。
CvPcb２

なので、

「Discret」ライブラリの　「R1」

を使用します。

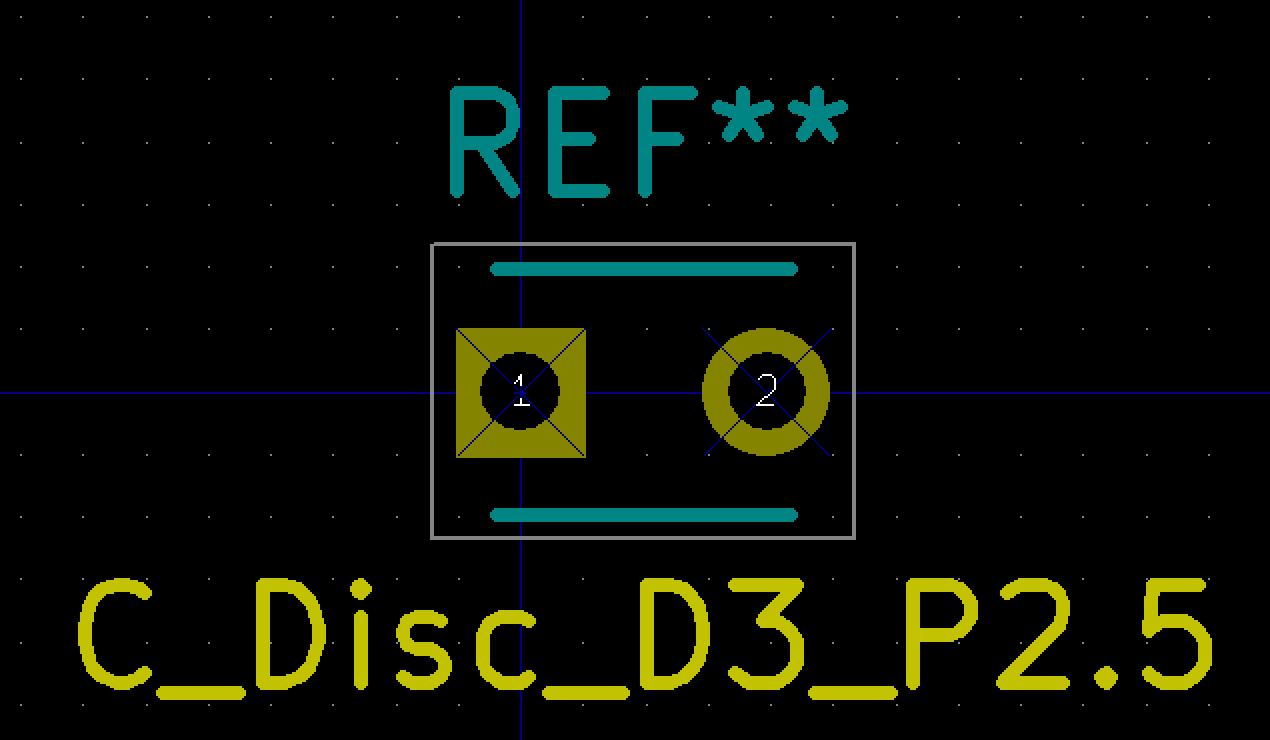

・コンデンサ
0.1uF以下のコンデンサは、リード部品の積セラを使用しますので

「Capacitors_ThroughHole」ライブラリの　「C_Disc_D3_P2.5」

レギュレータの入力及び出力の100uFのコンデンサは、電解コンデンサを使用予定ですので

「Capacitors_ThroughHole」ライブラリの　「C_Radial_D6.3_L11.2_P2.5」

としました。

・ダイオード
ダイオードは面実装品のRB160Mを使用予定ですが、
ちょうどRB160Mのパッドとぴったり合うことと、リード部品に置き換えることもできるので下記のフットプリントを使用します。

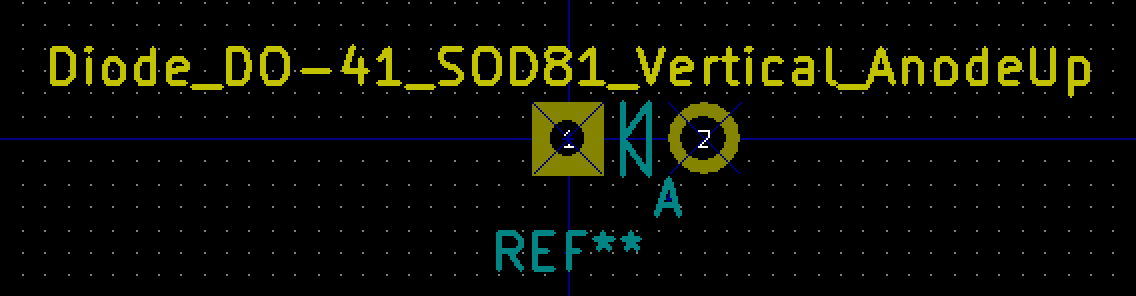

「Diodes_ThroughHole」ライブラリの　「Diode_DO-41_SOD81_Vertical_AnodeUp」

・LED
LEDは1608サイズの面実装品を使いますので、

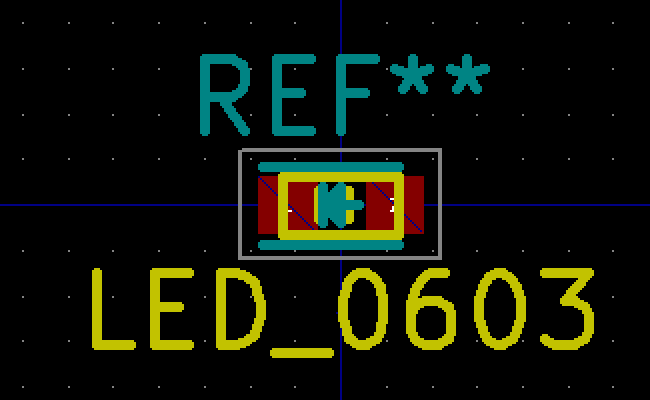

「LEDs」ライブラリの　「LED_0603」

を使用します。
★ワンポイント
基板メーカによって異なるとは思いますが、中心のダイオード向きのシルク表示は実際の基板では表示が潰れてしまい、ほとんど向きが読めない状態になることが多いです。
なので、自分で向きをよく覚えておくか、大きめのシルク表示を追記しておいたほうが良いかと思います。

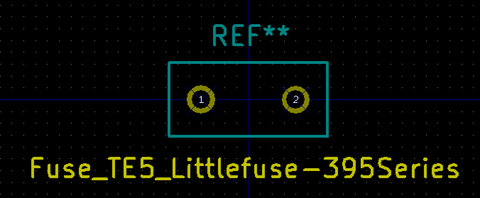

・ポリスイッチ
下記フットプリントがちょうど良さそうでしたので、これにしました。

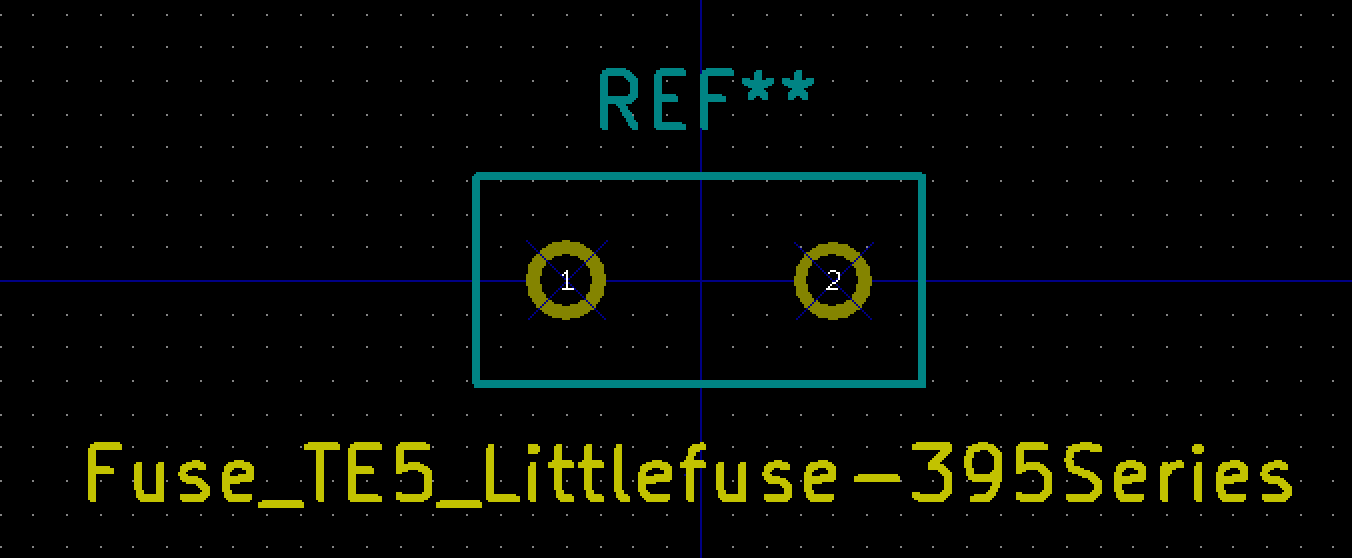

「Fuse_Holders_and_Fuses」ライブラリの　「Fuse_TE5_Littlefuse_395Series」

・USBコネクタ（Aタイプ）
USBコネクタに関しては「USB_A」と書いてあったので、USBオスのAタイプコネクタのつもりで下記フットプリントにしました。（この時に限って、USBコネクタだから寸法は大体合ってるだろうと実物の部品との寸法確認をせず。。。）

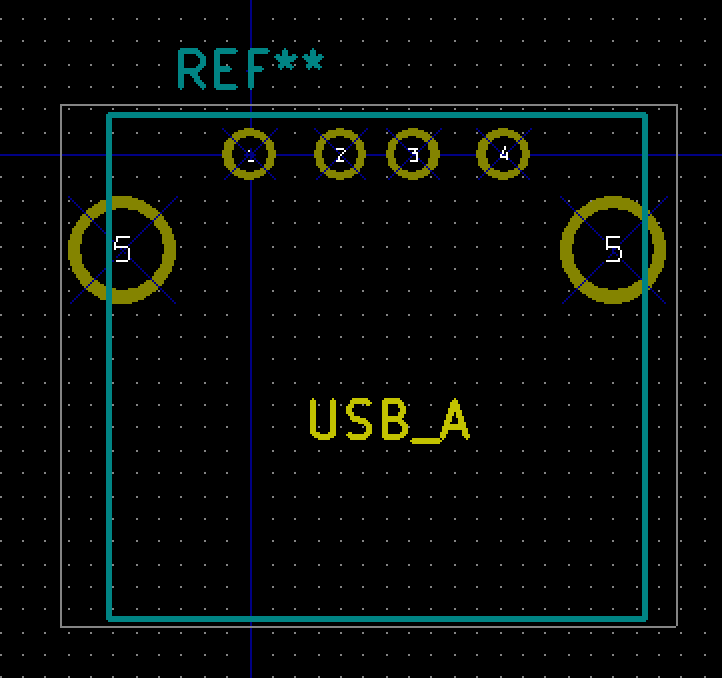

「Connect」ライブラリの　「USB_A」

が、、後々になって（基板データ作成時、しかもほぼ配線完了したくらいに）メスのUSB_Aタイプコネクタであることに気づきました。
USBオスのAタイプはメスとはピン配置が逆であることと、そもそもの外形が異なることをすっかり失念していました。

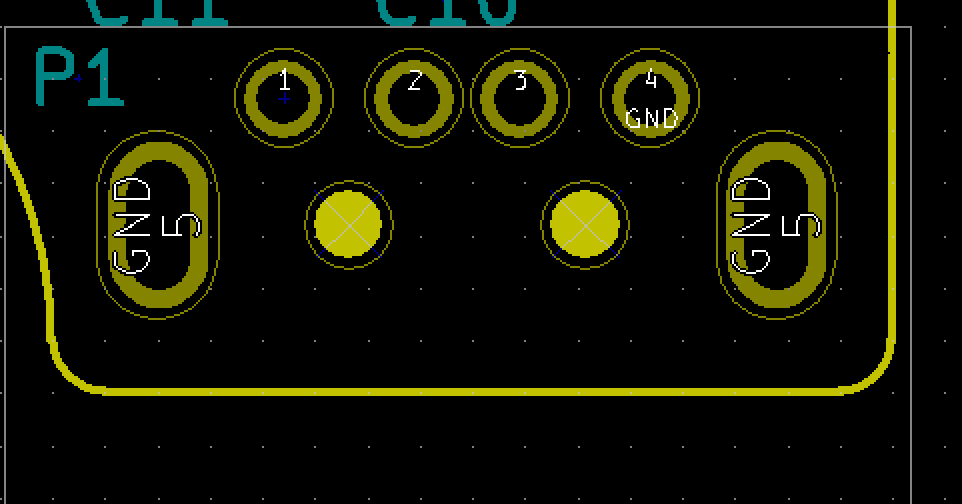

なので急遽、部品寸法を確認してフットプリントを下記のように修正しました。
基板データ作成の最中でもフットプリントエディタで修正して置き換えられるので、なんとかなるのですがちゃんと確認しないとダメですね。。

・5V電源コネクタ
2.54mmピッチのコネクタか、ピンヘッダ（ピンソケット）を使用予定ですので、2.54mmピッチの2極ピンヘッダ用のスルーホールを使用します。

「Pin_Headers」ライブラリの　「Pin_Header_Straight_1x02」

・I/Oコネクタ
2.54mmピッチの１列２０極のピンヘッダ（ピンソケット）を使用します。

「Pin_Headers」ライブラリの　「Pin_Header_Straight_1x20」

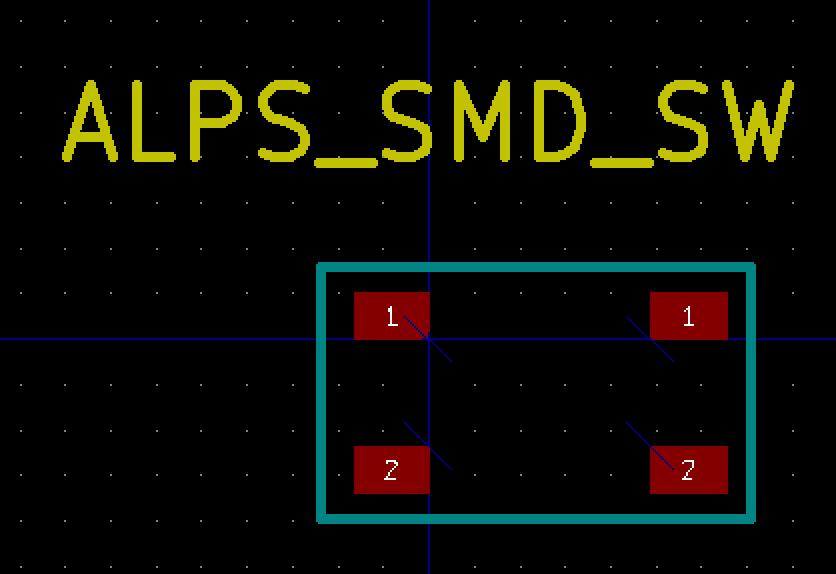

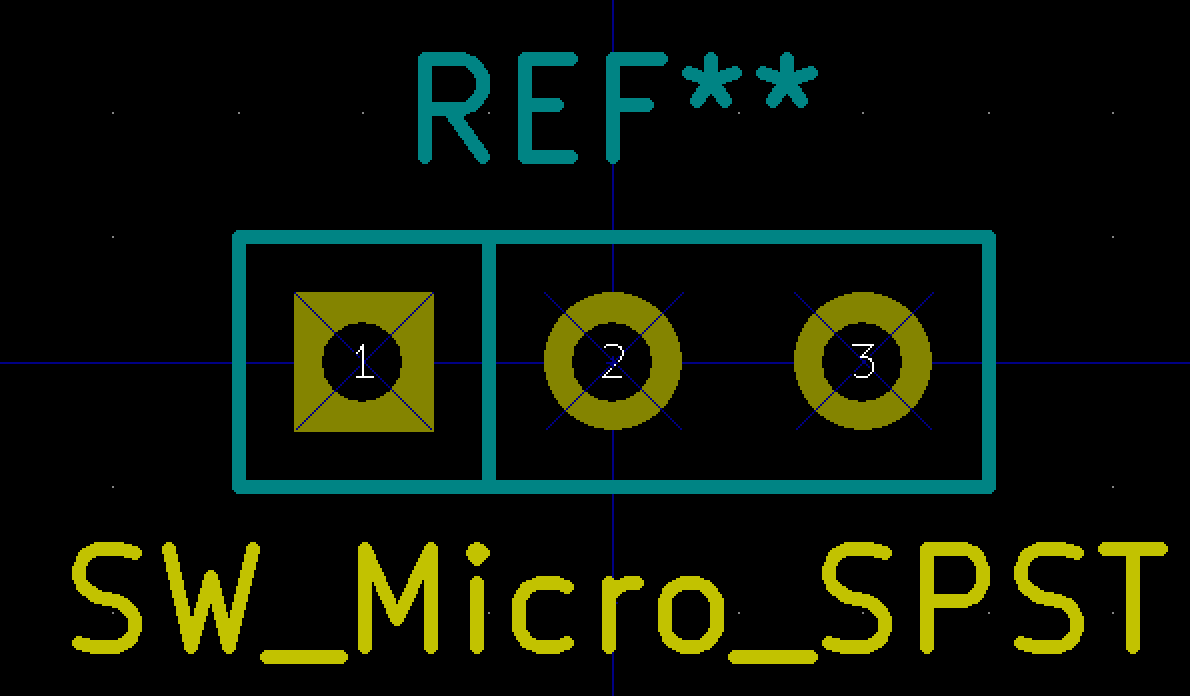

・リセットスイッチ（面実装タクトスイッチ）
手元にあった面実装タクトスイッチ「SKRPACE010」を使用します。
米粒くらいの小さな面実装のタクトスイッチです。
単純なフットプリントですので、デフォルトのライブラリを探せばちょうど良いものがあるだろうと思っていましたが、なかなか見つからなかったので自作してしまいました。
