アノテーション

配置したシンボル（回路部品）に部品番号を割りつけるための作業を行います。
この作業は、このあとのERC（エレクトリカルルールチェック）やネットリストの出力を行うために必要となります。

手動でも回路番号を入力することができますが、このアノテーション機能を使うと全部品の回路番号を自動で割り付けることができます。特定の部品に任意の回路番号を付けたいなどの場合以外は、アノテーション機能を使った方が便利です。

今回はアノテーション機能を使って、自動で割りつけることにします。

上側のツールアイコンの「回路図シンボルをアノテーション」アイコンをクリック

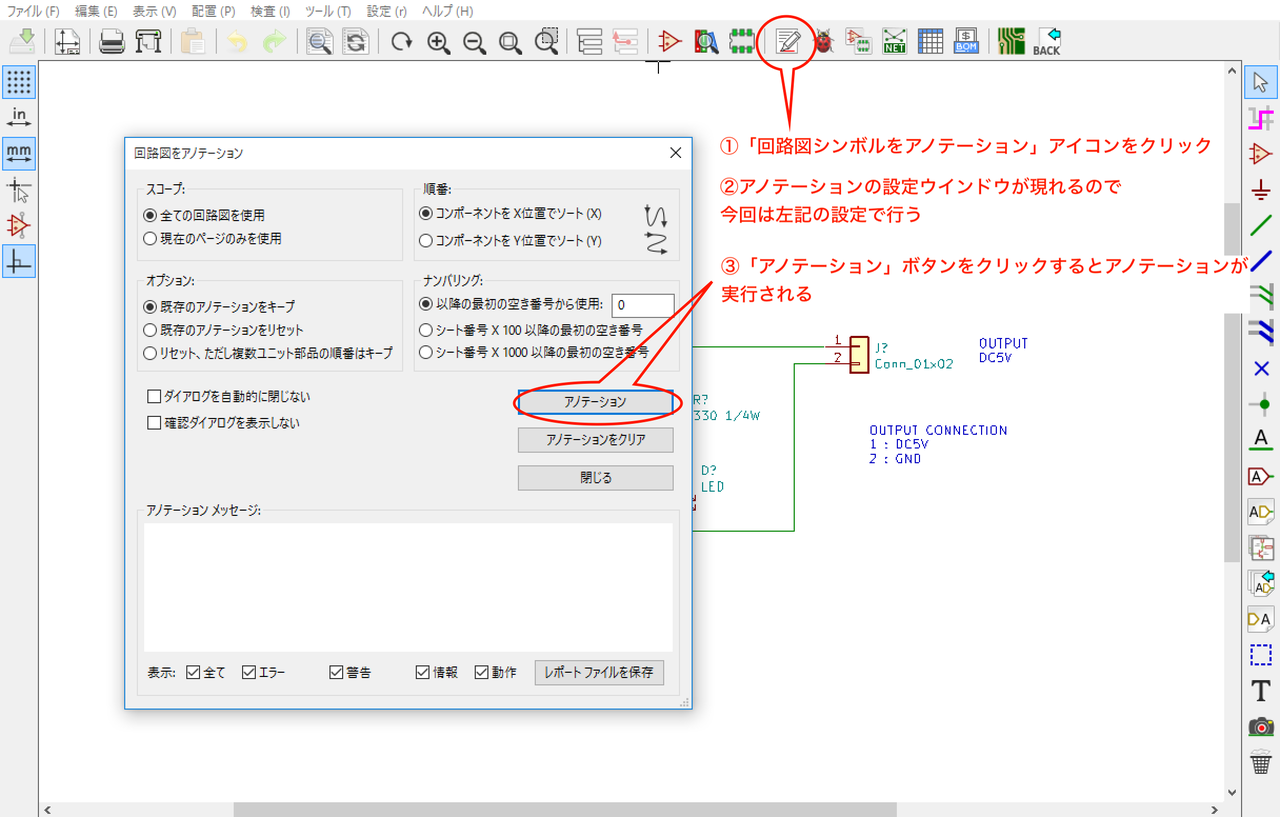

アノテーションの設定ウインドウが現れます
「アノテーション」ボタンをクリックするとアノテーションを実行

今回は下図のように設定しアノテーションを実行しました。

　・アノテーション実行後

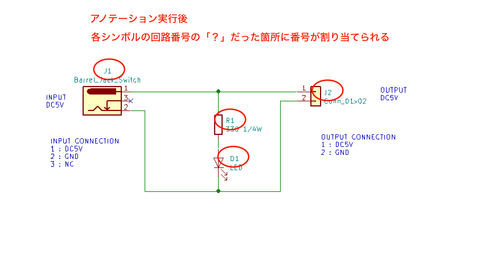

アノテーションを実行すると、各シンボルの回路番号の「？」だった箇所に番号が割り当てられます。

DCジャック　：　J1
抵抗　　　　　：　R1
LED　　　　　：　D1
出力コネクタ　：　J2

ERC（エレクトリカルルールチェック）

上記アノテーションが終わった時点で回路図としてひとまず形になりましたので、回路上で電気的な配線ミスなどのチェック（ERC）を行います。

上側のツールアイコンの「エレクトリカルルールのチェックを実行」アイコンをクリックするとERCのウインドウが現れます
オプションタブでルールチェックの設定を色々と変えることができますが、今回はデフォルトのままで行います
「実行」ボタンをクリックすると、チェックが実行され、エラー等があればエラー一覧に表示されます

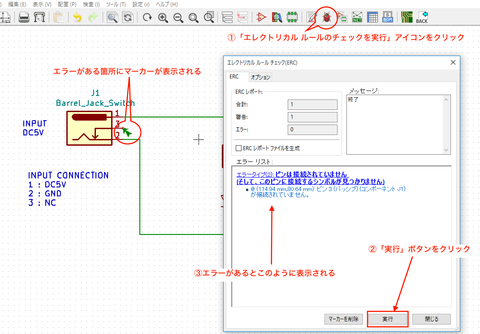

エラーの例として、わざとDCジャックの３番ピンの未接続シンボルをつけずに行った場合

下記のようなエラーが表示されます。また、回路図上にもエラーの箇所にマーカーが表示されます。

表示されているエラーは、「DCジャックの３番ピンがどこにも接続されていない」というエラーです。
このエラーを解消するには、DCジャックの３番ピンに未接続シンボルをつけてどこにも接続しないことを明示する必要があります。

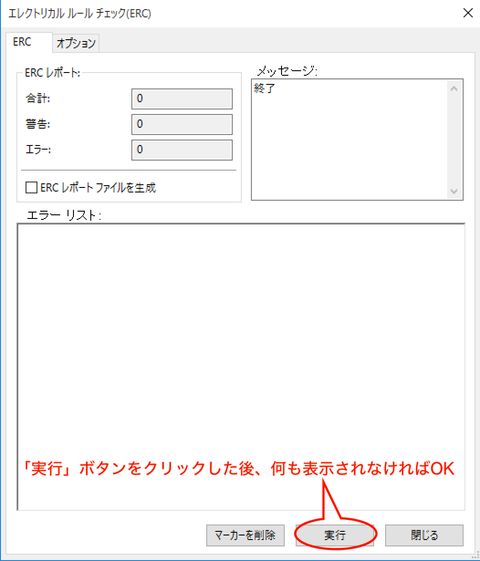

３番ピンに未接続シンボルをつけて、再度ERCを実行するとエラーは表示されなくなります。
