回路シンボルとフットプリントを関連付けを行う

KiCadでは、回路図エディタ上の回路シンボルとフットプリントは直接結びついていません。
これは

『回路図を書いた後に抵抗をリード部品から表面実装品に変えたい』
『同じ回路で別バージョンの基板を作成する』

といった場合で、回路図に変更を加えずにフットプリントの置き換えのみで済むというメリットがあります。

しかし逆に言うと、基板データを作成するには、回路図を書いた後に全ての回路シンボルにフットプリントを関連付けさせる必要があります。
今回の回路図を作成した時点では、回路図上の回路シンボルにはフットプリントが割り当てられていませんので、回路シンボルとフットプリントの関連付けを行うツールを使用して行っていきます。

フットプリント関連付けツールの起動

ツールは回路図エディタEeshema上から起動することができます。

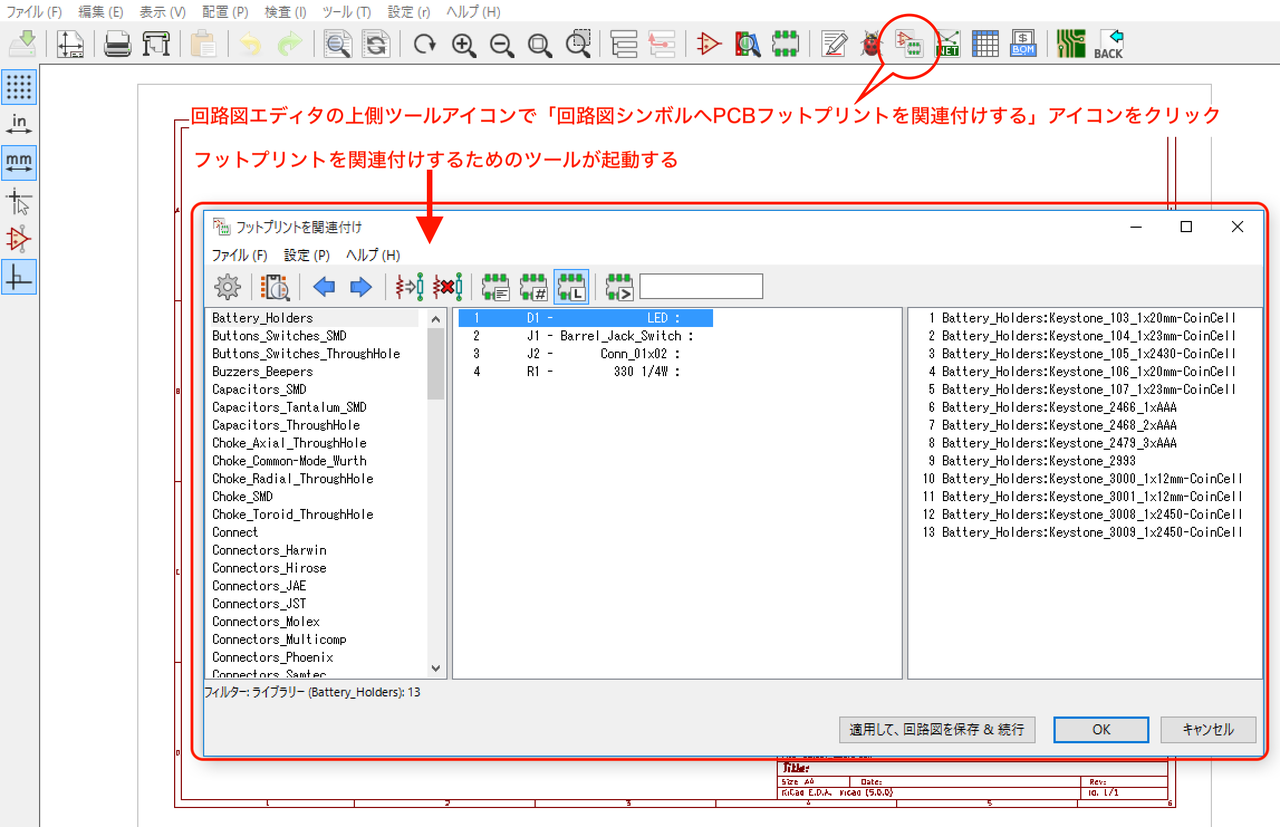

上側のツールアイコンで「回路図シンボルへPCBフットプリントを関連付けする」アイコンをクリックすると起動します。

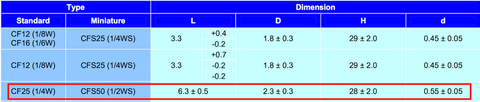

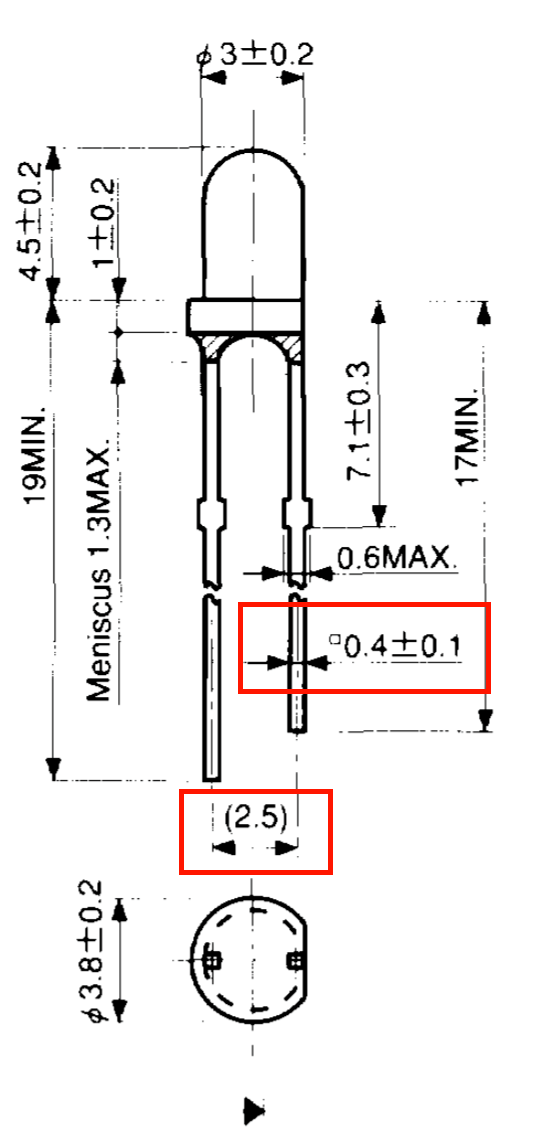

まずは各部品と使用するフットプリントの寸法確認を行います。

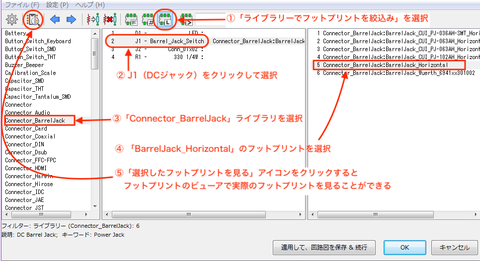

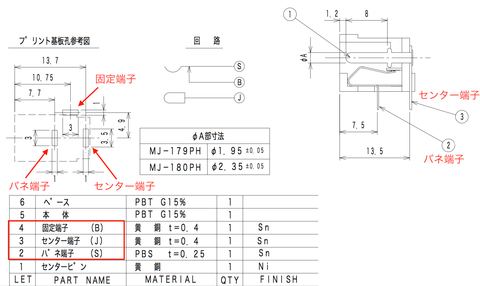

DCジャックのフットプリント

上側ツールアイコンの「ライブラリーでフットプリントを絞込み」アイコンをクリックして選択された状態にします。（絞り込みの方法は他にもありますが、今回はこの方法で進めます）

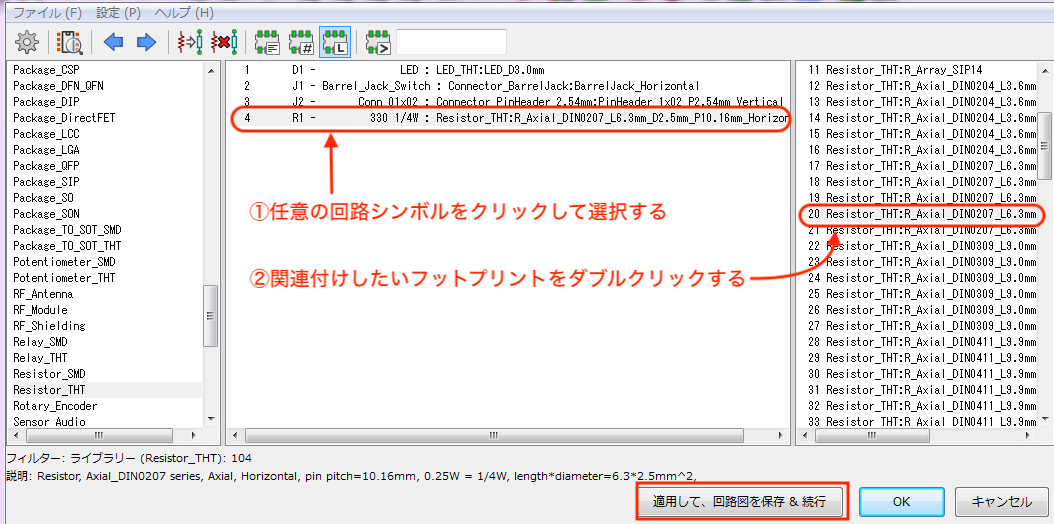

部品番号J1がDCジャックであるので、これをクリックして選択します。

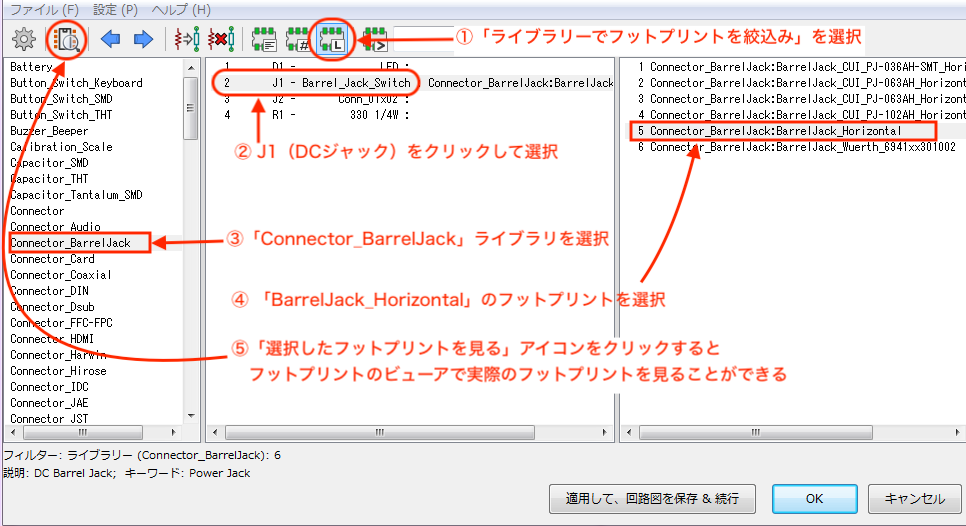

左側にフットプリントのライブラリが表示されているので、この中の「Connector_BarrelJack」を選択すると、右側にConnector_BarrelJackライブラリ内のフットプリントが表示されます。
今回はConnector_BarrelJackライブラリ内の「BarrelJack_Horizontal」を選択します。

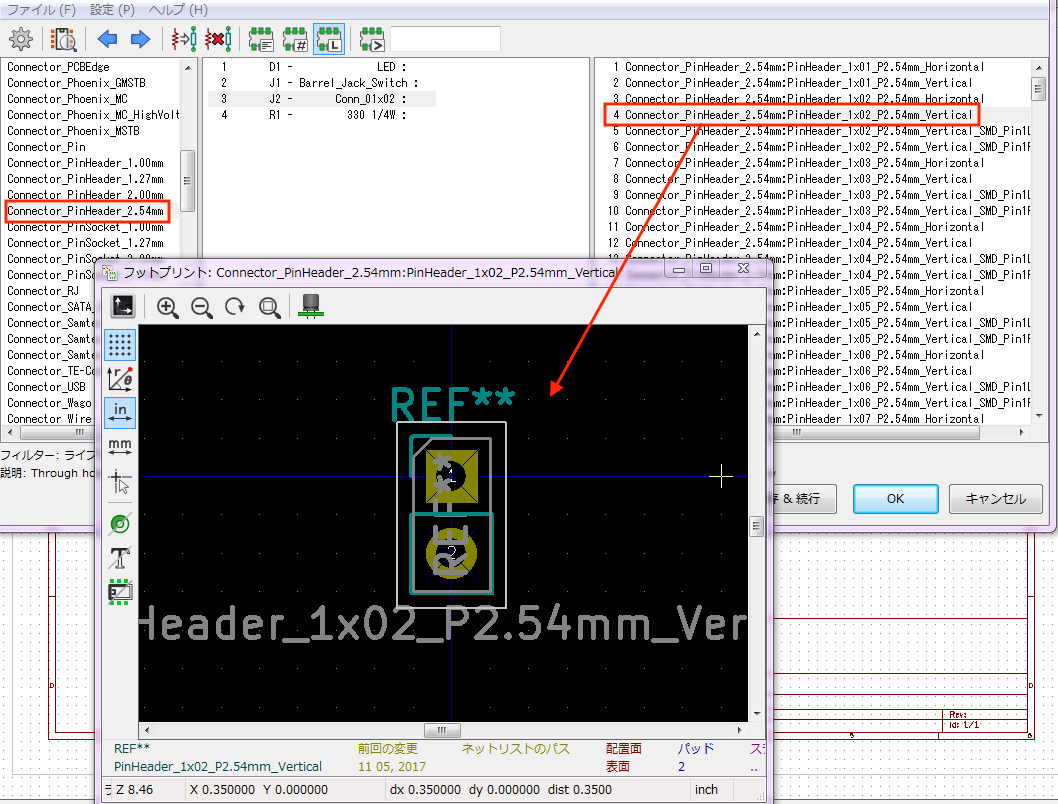

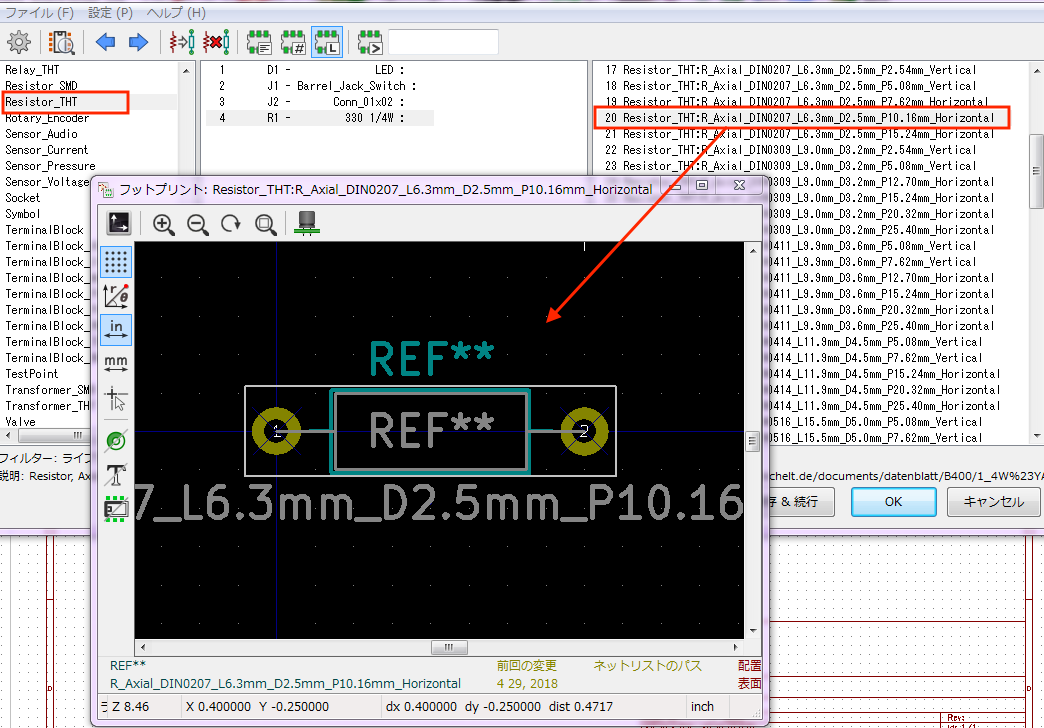

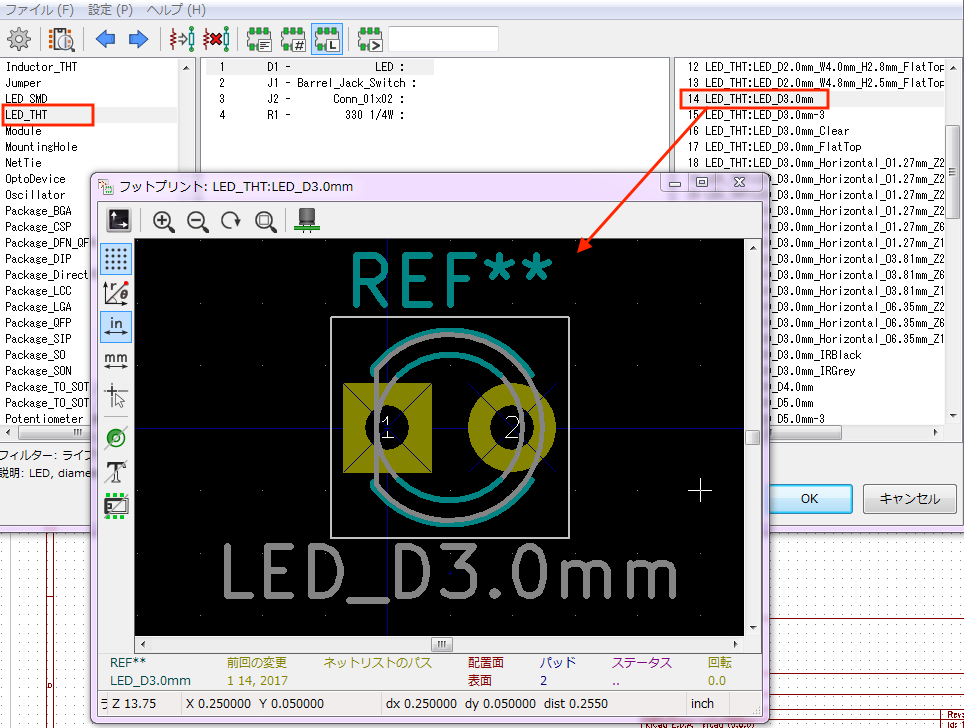

ここでツールアイコンの「選択したフットプリントを見る」のアイコンをクリックすると実際のフットプリントを参照することができます。

　・「BarrelJack_Horizontal」のフットプリント参照および寸法の確認

フットプリント参照画面右下にマウスカーソルの座標表示がありますので、この値を見ながらカーソルを動かすことで寸法確認ができます。
座標表示は左側の（X,Y）が絶対座標、右側の（dx,dy）が相対座標になっています。
相対座標は「スペースキー」を押すと、その時のカーソル位置を（0,0）にすることができますので、寸法を測るときはこれを使うと測りやすいと思います。
