一般的に負論理の信号名を表す場合、下図のように信号名の上に線を引いて表すことが多いです。

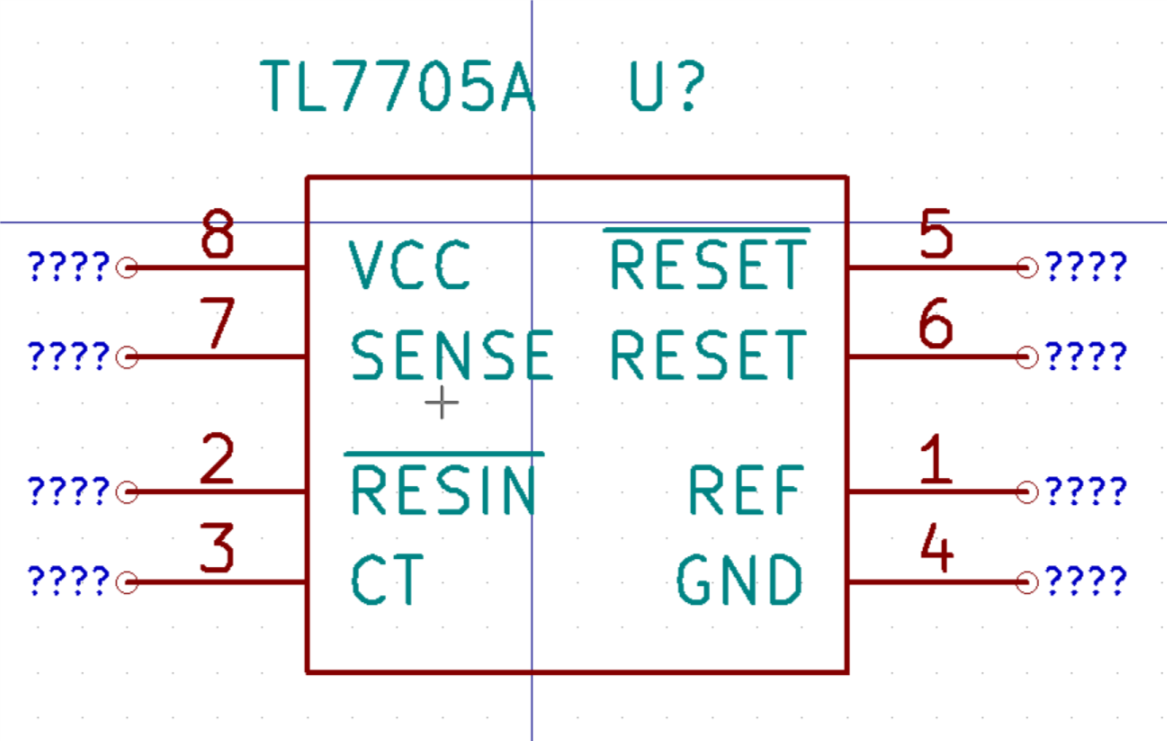

・負論理の信号名の一例

KiCadでの回路図シンボルの信号名を負論理表示にする方法

• シンボルを編集する為の回路図シンボルエディタを開きます。

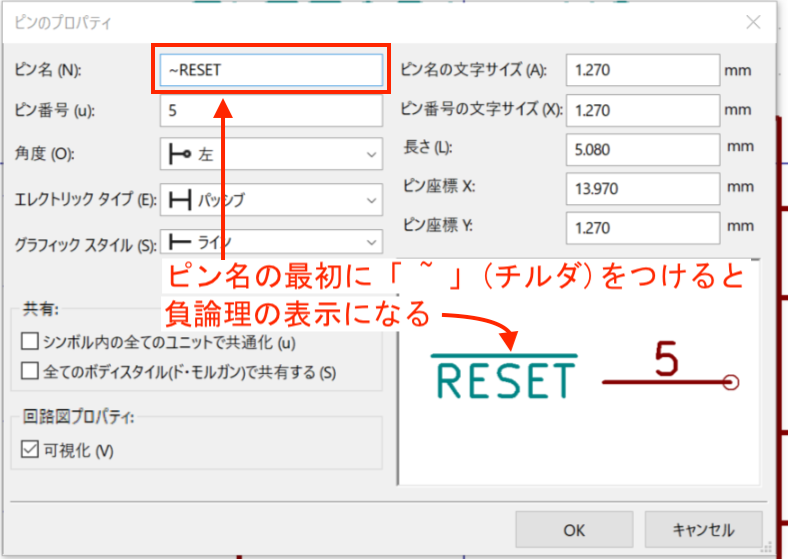

• ピンを新規作成、または編集する際に、ピンのプロパティでピン名の最初に「~」(チルダ)をつけます。
• すると、そのピン名（信号名）が負論理の表示になります。
