デフォルトの設定のまま、あまりいじらない内容(意外と気がつかない内容?)かもしれませんが、KiCadでレジストの最小幅クリアランスの設定方法を紹介します。

KiCadの場合、デフォルトは
  • レジストのクリアランス : 0.2mm
  • レジスト最小幅     : 0mm
に設定されているようです。(もしかしたら、バージョンによって異なるかもしれません)

設定方法

レジストの設定に関しては、デザインルールではなく、

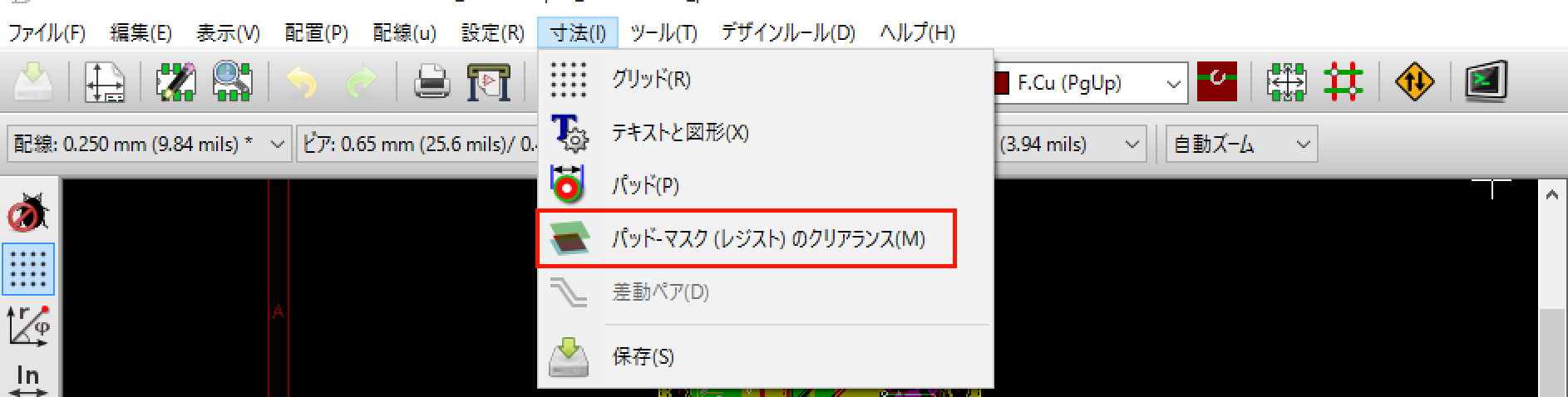

  • メニューの [寸法] > [パッド・マスク(レジスト)のクリアランス] を選択します
レジスト最小幅とクリアランス1


すると、設定ウィンドウが表示されます。
ここのクリアランスと最小幅の値を設定することで、変更することができます。
レジスト最小幅とクリアランス2

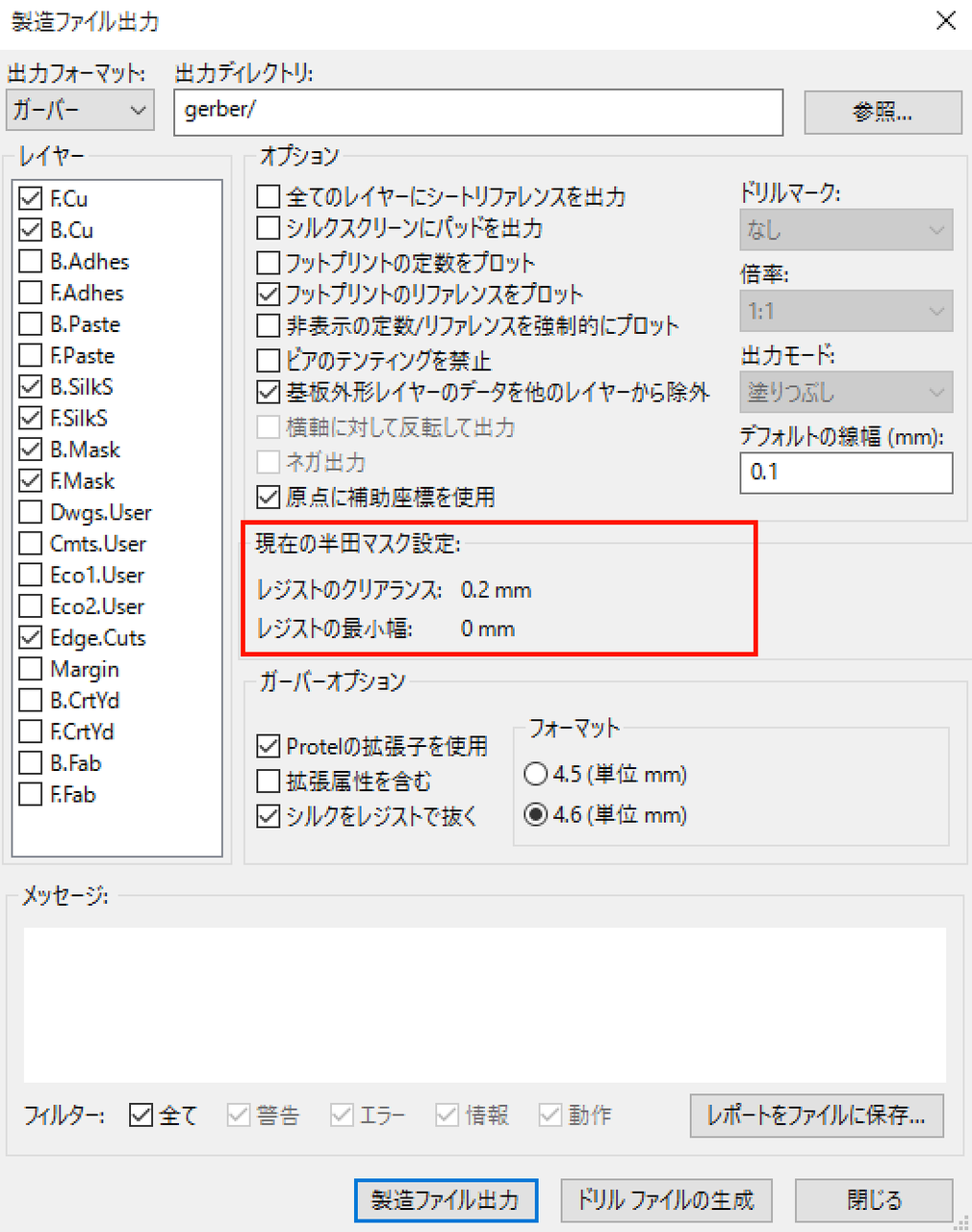

ガーバーデータの出力時に設定値が確認できます

ガーバーデータなどを出力する際の「製造ファイル出力」の画面でもレジストの設定値は確認できます。
レジスト最小幅とクリアランス3
