もう少しシンプルな構成に変更

当初はPL側にVGA回路やカメラ入力用の回路などを設けようと考えていたのですが、PL側はシンプルに拡張コネクタのみにすることにしました。（PL側のI/Oはほぼ全て拡張コネクタに引き出します）

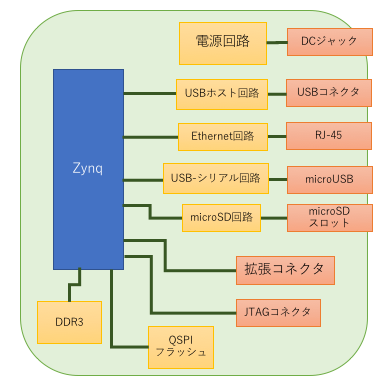

見直し後のブロック図

主な回路仕様

・Zynq SoC：　XC7Z007SCLG400

・DDRメモリ：512MB

・電源入力
　DC5V入力
　DCジャック または microUSBから給電

・電源回路
　DC/DCコンバータ：EN5322QI
　IntelのEN5322QIを５つ使用して、各電源電圧を生成
　電源シーケンスICを使用して、各電源電圧の立ち上がりタイミングをコントロール

・拡張コネクタ
　ZynqのPL側のI/Oを拡張コネクタに引き出して使用できるようにする

・USBホスト回路
　USBトランシーバーIC：USB3317
　PS側に接続（I/O電圧1.8V）

・Ethernet回路
　ギガビットEthernetトランシーバ ：KSZ9031RNX
　PS側に接続（I/O電圧1.8V）

・QSPIフラッシュ：S25FL128SAGNFI003
　PS側に接続

・USB-シリアル回路
　コネクタ：microUSB（ボードに電源供給可能）
　USB-シリアル変換IC：FT230XS
　PS側に接続

・JTAGコネクタ：２x７ピンヘッダ

・microSDカードスロット
　PS側に接続

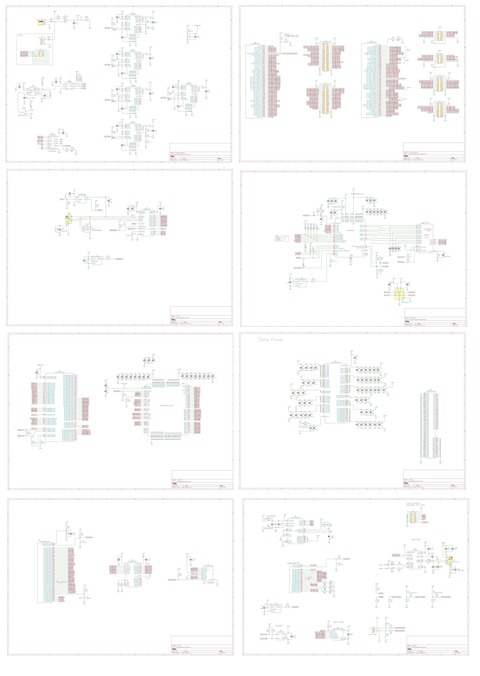

やっと回路設計まで完了！

仕事が忙しかったりで、なかなか手を付けられずにだいぶ期間がかかってしまいましたが、ようやく回路設計まで終わりました。

必要最低限の回路構成にしたので、総部品点数は300点くらいでした。

この後は、細かい部品の選定と回路図シンボルとフットプリントの関連付け作業が待っています。
（この作業が一番手間がかかるので少し面倒なのです。。）
