回路仕様（仮）

まだ仮ですが、今まで調べたことをもとに回路仕様を考えました。

電源入力　：　DC5V（内部で1.0V, 1.8V, 3.3V, 1.5V or 1.35Vを生成）
DCジャック、または　microUSBから給電

• 1.0V電源　：　Zynq PS/PL内部ロジック用
• 1.8V電源　：　Zynq PS/PL補助電源用、I/O用、アナログ用電源
• 3.3V電源　：　Zynq I/O用
• 1.35V電源　：　DDR3メモリ用

SoC  ：　XC7Z007S-CLG400

• PS MIO電源　バンク500：　3.3V
• PS MIO電源　バンク501：　1.8V
• PS MIO電源　バンク502：　1.35V（DDR3メモリ用電源）
• PL I/O電源　バンク13：　3.3V
• PL I/O電源　バンク34：　3.3V
• PL I/O電源　バンク35：　3.3V　

DDR3Lメモリ　：　IS43TR16256AL-125KBL（256Mbit x 16）
QSPIフラッシュ　：　S25FL128SAGNFI001（16Mbit x 8）
ギガビットEthernetトランシーバ　：　KSZ9031RNXCC
USBトランシーバ　：　USB3317C-CP-TR
VGA回路　：　RGB12bit（DAC:抵抗ラダー式、R:4bit, G:4bit, B:4bit）
USB-シリアル変換IC　：　FT230XS
HDMI回路　：　ZynqのPL部に直結
カメラ回路　：　MIPI CSI-2インターフェース（仮）

インターフェース

• USB2.0 ホスト（USB Aコネクタ）
• ギガビットEthernet（RJ-45コネクタ）
• microSDカードスロット
• USB-シリアル通信 （microUSBコネクタ）
• HDMIコネクタ（IN、OUT）
• VGAコネクタ（D-sub16ピン）
• カメラ入力（CSI-2コネクタ）
• JTAGコネクタ
• 汎用フルカラーLED
• 汎用スイッチ

※部品はDIGIKEYで価格と在庫を調べて、程良い価格＆入手性の良さそうなものを選びました。

ライブラリを作成中

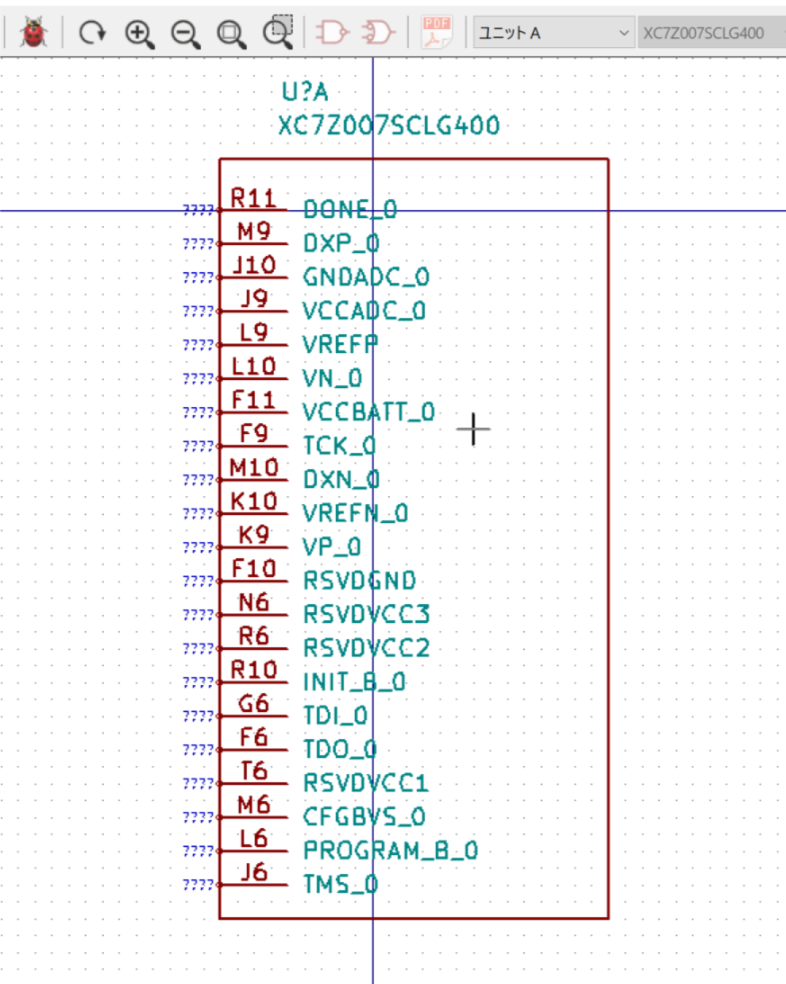

KiCadの標準で用意されていないライブラリを少しずつ作り始めています。
Zynqはピン数が多いため、回路図シンボルを作るのも一苦労です。
